Clemă de șină solară din oțel

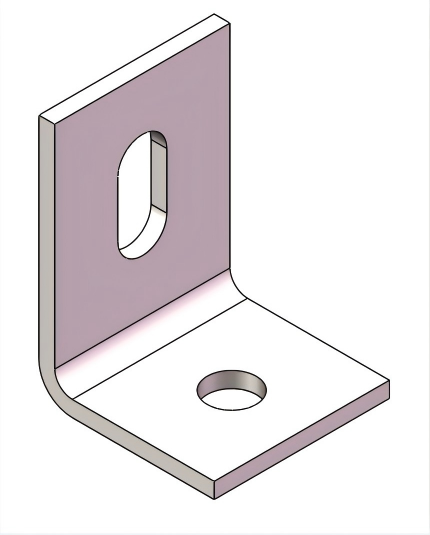

Noii clienți pot veni la fabrică pentru a-și personaliza produsele. Clema de șină solară din oțel în sistemele de montare solară este o componentă de conectare aparent simplă, dar extrem de importantă. Forma sa tipică este o formă de L robustă în unghi drept, laminată cu precizie sau formată la rece din oțel de înaltă calitate. Designul secțiunii transversale atinge un echilibru între capacitatea portantă mecanică și eficiența materialului. Această structură unică în unghi drept oferă rigiditate la îndoire în dublă direcție. Un capăt este fixat în siguranță pe traversa principală prin găuri pre-forate, în timp ce celălalt capăt susține stabil șina longitudinală care poartă modulele fotovoltaice.

Instalare și utilizare

Poziția de instalare a clemei de șină din oțel solar este de obicei între grinda longitudinală a suportului preinstalat și șină, ceea ce înseamnă că servește la fixarea șinei de grinda longitudinală. Prin urmare, fiecare suport preinstalat trebuie să aibă cel puțin două dintre aceste componente, numărul exact depinzând de numărul de șine de pe suportul individual preinstalat. Când panoul este montat vertical, se folosesc de obicei patru; atunci când sunt montate orizontal, se folosesc de obicei patru sau cinci.

Procesul de instalare a clemei de rafturi Solar Steel este simplu. Toate componentele necesare includ suportul în sine și două șuruburi M10*30. Singurul instrument necesar este o șurubelniță. Pentru instalare, mai întâi poziționați suportul pe grinda longitudinală și puneți șuruburile, dar nu le strângeți încă. Apoi, așezați șina lângă suport și aliniați-o cu găurile. Notă: Cel puțin două suporturi trebuie să fie la locul lor înainte de a instala șina. În cele din urmă, strângeți șuruburile pentru a finaliza instalarea.

Nota:

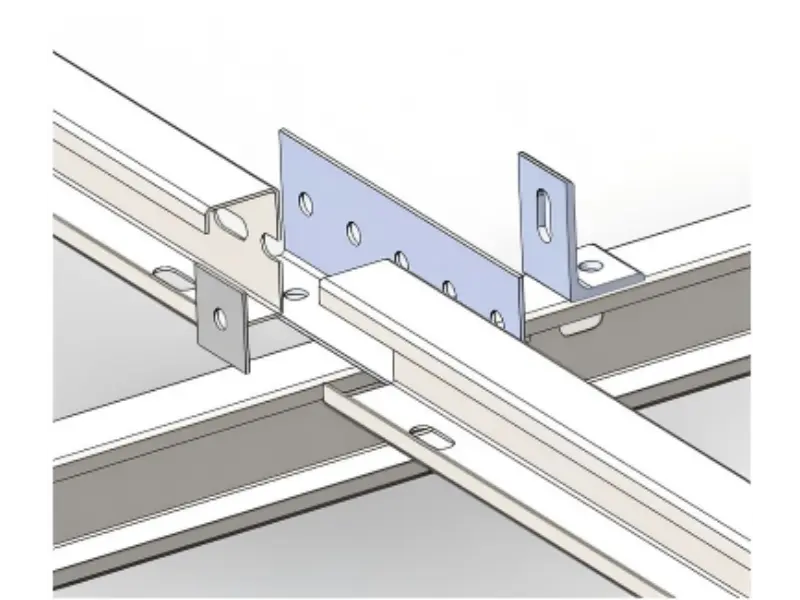

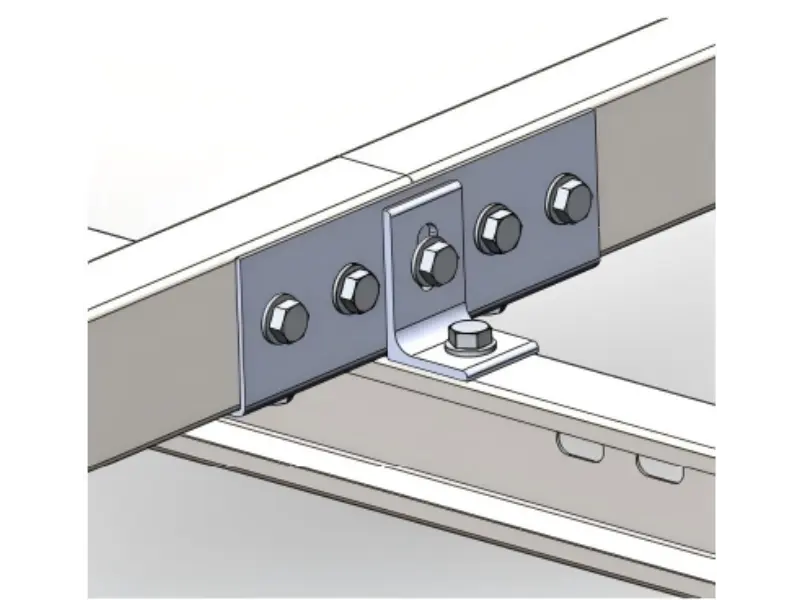

Deși procesul de instalare a rafturii Steel Solar Clamp este simplu, o secțiune necesită o atenție deosebită: instalarea primei și ultimei matrice. La instalarea acestor două rețele, acestea sunt de obicei montate la punctele de conectare a șinei. Aceasta înseamnă că trebuie instalate împreună cu conectorii șinei, necesitând adăugarea unei lame suplimentare pentru fixarea lor și utilizarea șuruburilor mai lungi.
