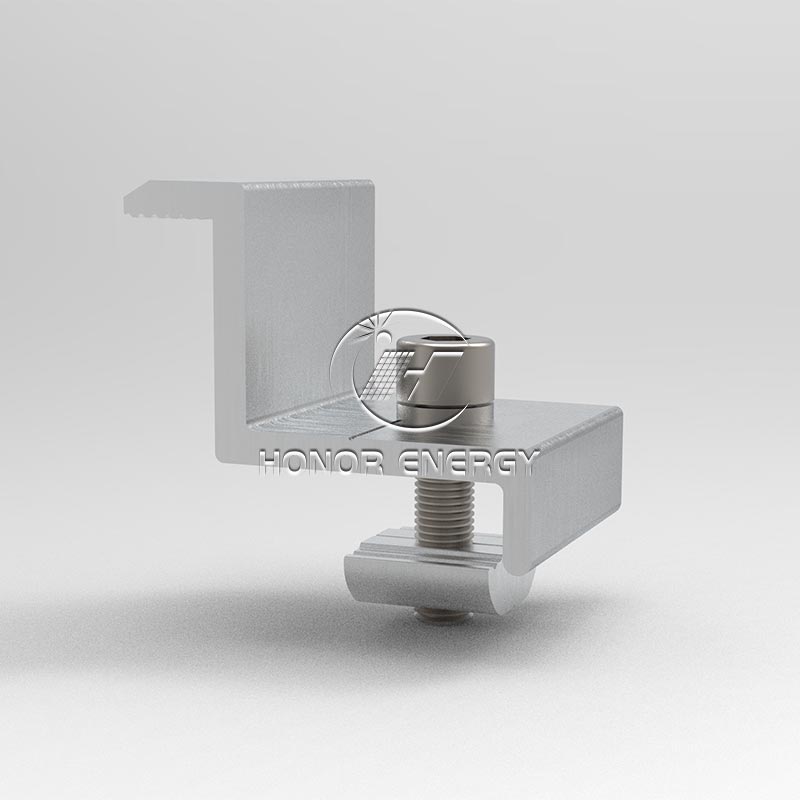

Clemă de capăt solară

Componente fixe: Prin coordonarea corpului clemei și a șuruburilor, capătul modulelor fotovoltaice este blocat ferm pe șinele de ghidare ale suportului, echilibrând greutatea proprie a modulelor și sarcinile externe (cum ar fi vântul și zăpada, presiunea vântului).

Protecție tampon: Unele cleme de capăt sunt echipate cu garnituri de cauciuc sau silicon în interior, care pot reduce frecarea directă dintre cadrul componentului și corpul clemei metalice, împiedică zgârierea cadrului și, în același timp, atenuează stresul de dilatare și contracție termică cauzat de schimbările de temperatură.

Adaptare și ajustare: Diferite specificații ale clemelor de capăt ale panoului solar pot fi adaptate modulelor fotovoltaice de diferite grosimi (de obicei 20-50 mm) și diferite tipuri de cadru (cum ar fi aliaj de aluminiu, plastic armat cu fibră de sticlă), îndeplinind diverse cerințe de instalare.

Clema de capăt este utilizată pe scară largă în scenarii precum centrale fotovoltaice montate la sol, sisteme fotovoltaice distribuite pe acoperiș și pereți cortină fotovoltaici. Este potrivită în special pentru structurile de instalare plane sau înclinate unde partea laterală a componentelor trebuie fixată. Este o componentă auxiliară de fixare indispensabilă în sistemele de suport fotovoltaic.

Clema de capăt este împărțită în patru tipuri:

1. Clemă de capăt obișnuită: reglarea șuruburilor este adaptată la componente de mai multe grosimi, răspunzând în mod flexibil la diferențele de specificații.
2. Clemă de capăt reglabilă: reglarea șuruburilor este adaptată la componente de mai multe grosimi, răspunzând în mod flexibil la diferențele de specificații.

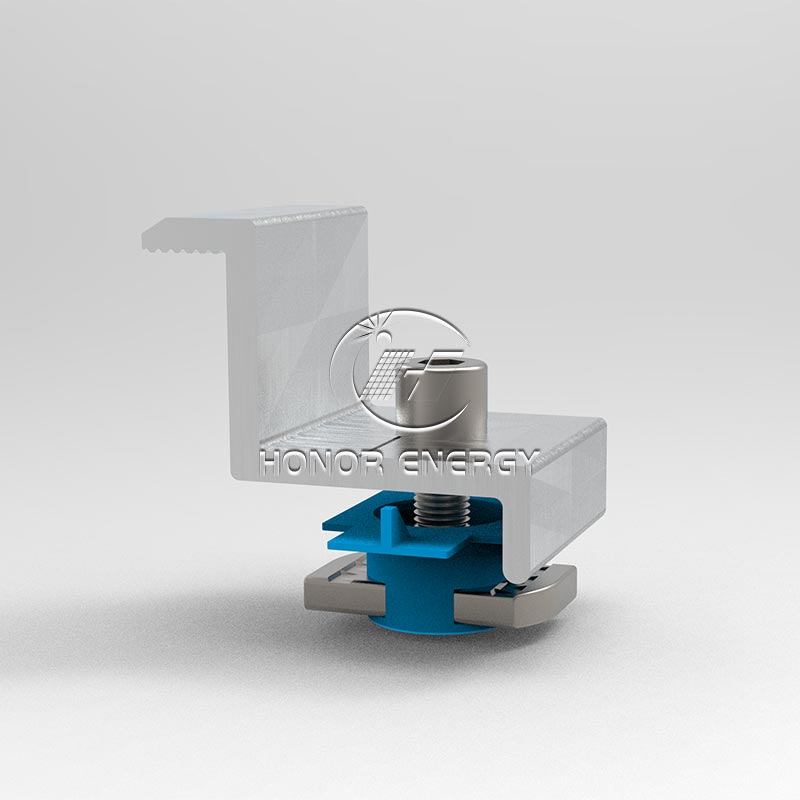

3. Clemă din plastic la capătul aripii: Cu flanșe și garnituri din plastic, este rezistentă la zgârieturi, reduce stresul și protejează cadrul.
4. Clemă de capăt rapidă: Designul cu fixare/slot permite o instalare rapidă fără instrumente și accelerează construcția la scară largă.

avantaj

1. Gama completă de modele acoperite: sunt disponibile modele reglabile, standard, aripi din plastic și rapid, compatibile cu componente de la 20 la 55 mm, îndeplinind toate cerințele de rezistență la zgârieturi și instalare rapidă.
2.Detalii puncte bonus: Modelul cu aripioare din plastic are un cadru de protecție cu tampon dublu, modelul reglabil este reglat cu precizie, modelul negru are un amestec mat de peisaje, iar fixarea rapidă cu fixare a fost testată pentru durabilitate după 100.000 de cicluri.
3. Garanție pentru liniștea sufletească: certificare IEC + garanție de 12 ani, achiziție în bloc cu pierderi reduse și liniște sufletească

Instrucțiuni de instalare

Înainte de instalare

Verificați dacă modelul se potrivește cu grosimea clemei solare (20-55 mm) și curățați petele de ulei și praful de pe suprafața de instalare.

Procedura de instalare

Poziționare: Centrați corpul clemei între partea laterală a componentei și șina de ghidare și aliniați marginile.
Prefixare: Strângeți manual șuruburile pentru a aplica o forță ușoară și a nivela componentele.
Strângere: Folosiți o cheie dinamometrică pentru a strânge la 8-12 N · m pentru a asigura o fixare strânsă fără nicio slăbire.

Notă ediție specială

Clemă de capăt din plastic: Flanșa din plastic trebuie să fie complet aliniată cu marginea componentei.
Clemă de capăt rapidă: După ce ați împins în slotul pentru card, apăsați catarama până când se blochează cu un „clic”, apoi împingeți ușor până când nu există nicio deplasare.
