PV Roof Kliploks: Potriviți profilul, instalați corect

Honor Energie, un furnizor profesionist specializat înAccesorii pentru sisteme de montare fotovoltaice. De la kliplok pentru acoperiș până la șine potrivite, oferim o gamă completă de soluții unice. Kliplok-urile noastre acoperă tip unghi, cusătură verticală, trapezoidală și cele mai recente modele integrate, compatibile cu aproape toate tablele de oțel profilate de pe piață, cu personalizare non-standard disponibilă și. Pe partea șinei, stocăm șine din aluminiu de înaltă rezistență și conectori din oțel inoxidabil cu diferite specificații pentru a îndeplini cerințele diferite de sarcină și deschidere. Indiferent dacă sunteți o firmă EPC, un instalator sau cel care plătește facturile – Xiamen Honor Energy vă oferă produse solide și asistență rapidă și fără probleme.

Acum, despre kliplok-urile de acoperiș: sarcina lor principală este destul de simplă - mușcă de coamele înălțate ale acoperișului de oțel și susțin întregul sistem de șine și panouri fotovoltaice. Să o descompunem puțin.
În primul rând, țin panourile ferm în poziție. Acesta este ideea – asigurați-vă că modulele dumneavoastră rămân în poziție de ploaie, vânt sau orice vreme vine.
În al doilea rând – și acesta este unul mare pentru acoperișuri de tip unghi și cu îmbinare verticală – aceste kliploks nu necesită o singură gaură. Fără găuri înseamnă fără scurgeri. Păstrați intactă hidroizolația originală a acoperișului, ceea ce este exact ceea ce vă doriți atunci când aveți de-a face cu acoperișuri din fabrică sau depozit. Acest lucru le face potrivite pentru acoperișuri mari industriale sau de depozit.

Îmbunătățirea rezistenței la vânt – Unele kliploks sunt special concepute ca tipuri anti-lift, oferind o putere suplimentară de reținere împotriva forțelor puternice de ridicare în timpul furtunii.

Acomodarea diferitelor profile de nervuri – kliploks pot fi personalizate pentru a se potrivi formei și dimensiunii exacte a nervurilor din tablă de oțel, asigurând o potrivire strânsă.
Dincolo de acestea, kliplok-urile sunt utilizate și în sistemele rezistente la taifunuri, dispozitive anti-alunecare împotriva zăpezii și chiar pentru fixarea panourilor decorative din aluminiu pe acoperișuri.

Caracteristici cheie ale roof kliploks

Fără compromisuri în ceea ce privește impermeabilizarea – Acesta este cel mai mare argument de vânzare. Deoarece nu sunt găurite, membrana impermeabilă originală rămâne intactă. Kliplok-urile cu cusătură în picioare, în special, mușcă direct pe marginile blocate, eliminând practic orice risc de scurgere.



Instalare rapidă – Multe componente pot fi pre-asamblate în fabrică; la fața locului, pur și simplu le fixați la loc și strângeți șuruburile. Acest lucru economisește atât timp, cât și muncă.
Ușoare și rezistente la coroziune – Majoritatea kliplok-urilor sunt fabricate din aliaje de aluminiu (de exemplu, 6063-T5 sau 6005-T5) cu un finisaj de suprafață anodizat. Acestea adaugă puțină încărcătură suplimentară pe acoperiș și trec teste de pulverizare cu sare de 1000 de ore sau mai mult.



Dar au și dezavantaje – Deși nu sunt penetrante, kliploks nu sunt lipiți permanent de acoperiș. În condiții de vânt, zăpadă sau încărcări seismice pe termen lung, acestea se pot slăbi sau chiar detașa treptat. Prin urmare, inspecțiile regulate sunt esențiale.
Capacitatea de încărcare trebuie verificată în prealabil – Acoperișurile din oțel profilate au o capacitate de încărcare limitată. Greutatea suplimentară a sistemului fotovoltaic nu trebuie să depășească sarcina de proiectare inițială. Practica industriei sugerează aproximativ 0,15 kN/m² pentru sarcini noi; în realitate, greutatea totală a panourilor plus sistemul de montare variază de obicei între 20 și 35 kg pe metru pătrat. Obțineți întotdeauna desenele structurale originale și efectuați o verificare a sarcinii înainte de instalare.

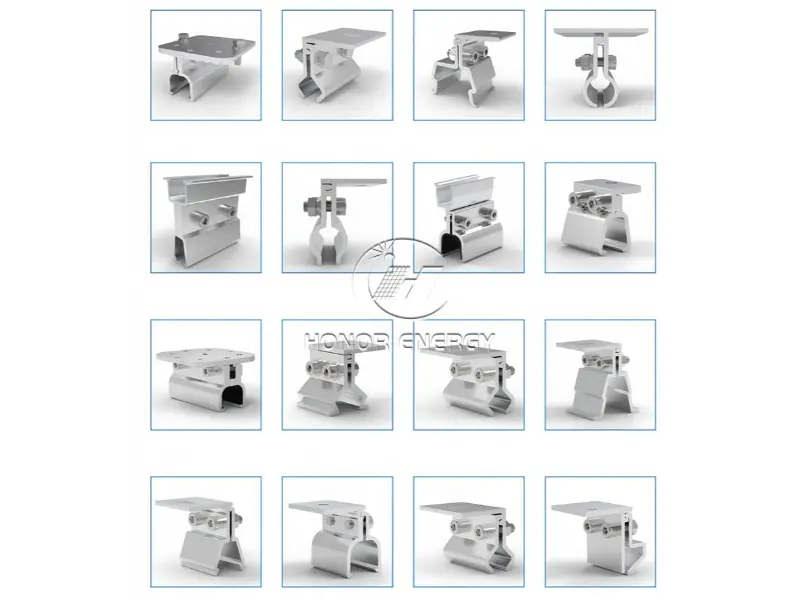

Principalele tipuri de Kliploks pentru acoperiș

Alegerea kliplok depinde în întregime de profilul tablei de oțel. Diferite forme de coastă necesită diferite modele de kliplok.

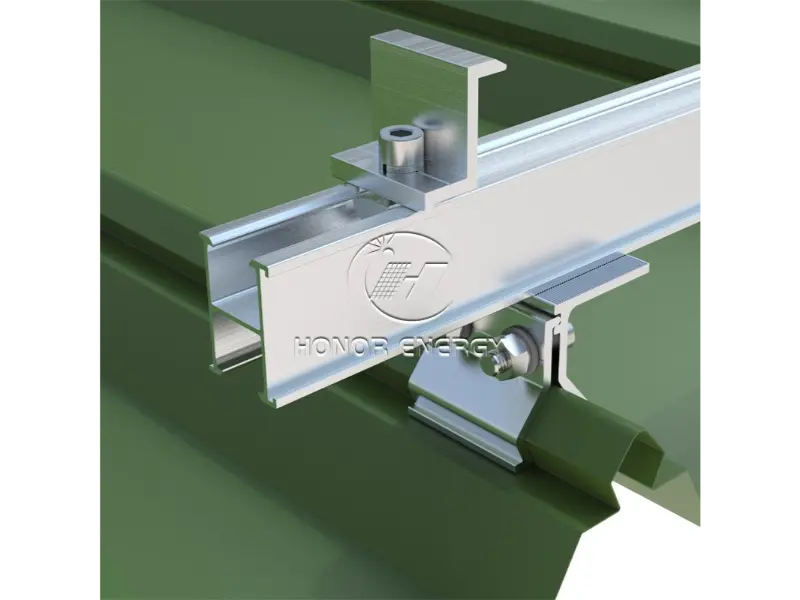

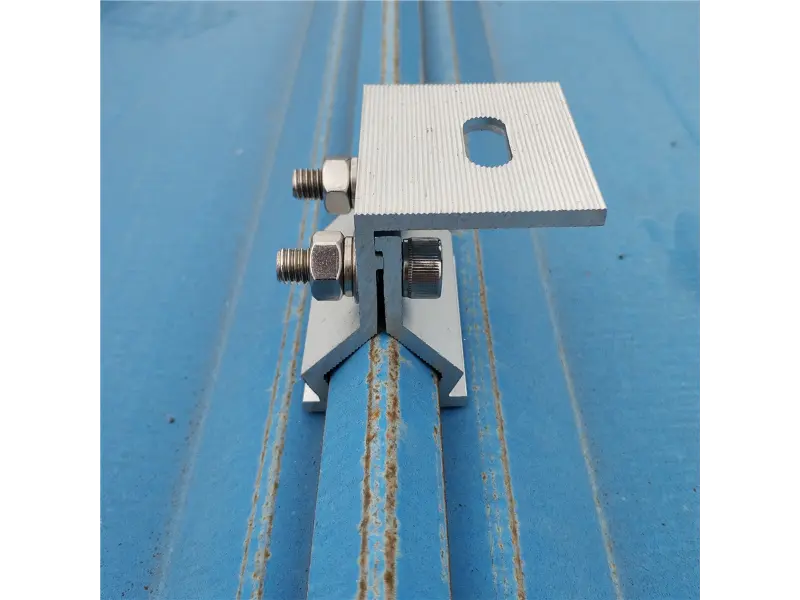

Kliplok-uri de tip unghi

Profil de acoperiș potrivit: table de oțel profilate în unghi (modele obișnuite: 470, 760, 820 etc.).
Foile de tip unghi vin cu acea nervură în unghi – este o formă perfectă pentru care kliplok să se apuce. Kliplok-urile noastre au fălci care sunt proiectate să muște direct pe coasta respectivă, și cea mai bună parte? Nu faci o singură gaură prin acoperiș. Instalarea este simplă: poziționați kliplok de aluminiu peste nervură și strângeți șuruburile.
În zilele noastre, sunt disponibile kliplok-uri integrate de tip unghi care elimină cu totul necesitatea de a monta șinele – modulele pot fi fixate direct pe kliplok, reducând semnificativ timpul de instalare.

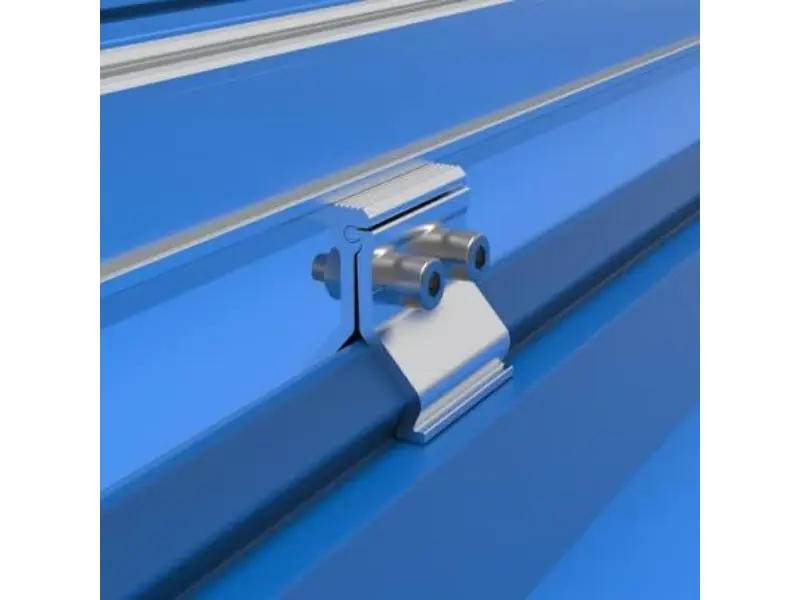

Kliploks cu cusătură în picioare

Profil de acoperiș potrivit: table de oțel profilate cu îmbinare verticală (modele obișnuite: 400, 430 etc.).
Nervurile acestor foi sunt ridicate vertical și interconectate. kliploks se fixează pur și simplu pe cusătura verticală – din nou, nu este necesară pătrunderea. În proiectele din lumea reală, cum ar fi instalația fotovoltaică de pe acoperiș cu semiconductori Hefei BOE, pentru sistemul de montare au fost folosite kliplok-uri cu cusătură în picioare, proiectate la comandă.



Kliploks trapezoidale (tip T).

Profil de acoperiș potrivit: table de oțel cu profil trapezoidal.
Foile trapezoidale au nervuri simple, în formă de trapez, fără caracteristicile complexe de blocare ale tipurilor de unghi sau cusături în picioare. Aceste coaste nu oferă un punct de kliploking sigur; prin urmare, practica standard actuală este de a folosi șuruburi autofiletante care pătrund în tabla de oțel și se ancorează în panele de dedesubt.
Dezavantajul este evident - găurirea perforează stratul impermeabil, creând o potențială cale de scurgere. Pentru acoperișurile trapezoidale, măsurile suplimentare de impermeabilizare sunt critice: instalați tampoane de cauciuc EPDM între kliplok și tabla de oțel și aplicați etanșant structural siliconic rezistent la intemperii în jurul fiecărei găuri pentru șuruburi (care poate dura peste 10 ani). În 2023, un taifun din Nantong a răsturnat 12 proiecte fotovoltaice - mai mult de 60% dintre defecțiuni au fost urmărite la coroziune și fractură în punctele forate.



Kliploks integrate

Acesta este un design mai nou, care elimină șinele de montare. Kliplok este format integral ca o singură bucată, ușor și puternic. Modulele fotovoltaice pot fi montate direct pe kliplok, economisind costurile materiale și îmbunătățind capacitatea de încărcare.





Sfaturi de selecție și instalare

Potriviți tipul de kliplok cu profilul acoperișului – Kliplokurile de tip unghi nu trebuie utilizate pe foile trapezoidale, iar kliplokurile de tip T nu sunt potrivite pentru alte profile. Nepotrivirea duce la slăbiri și scurgeri.
Nu strângeți șuruburile prea tare – de obicei urmărim 20 până la 30 N·m. Mergeți dincolo de asta și veți zdrobi tabla de oțel, ceea ce încurcă hidroizolația.
Și pentru numele lui Dumnezeu, nu sări peste sigilant. Acel mic spațiu dintre kliplok și acoperiș este exact locul în care apa își găsește drumul, așa că umpleți-l corespunzător.
De asemenea, încercați să evitați munca în zilele ploioase. Umiditatea distruge puterea de lipire a materialului de etanșare și aceasta este o rețetă pentru scurgeri mai târziu.

Ultimul lucru – ține pasul cu verificările regulate. Repetați șuruburile și materialul de etanșare la fiecare șase luni și faceți întotdeauna o rundă suplimentară după o furtună mare sau zăpadă puternică.
Nu lăsați dimensiunea lor să vă păcălească – kliploks fac munca grea. Obțineți tipul corect și instalați-l bine și veți avea un sistem rapid, rezistent la scurgeri și fiabil. Găsiți greșit și veți plăti pentru asta – generație mai mică, deteriorarea acoperișului sau, mai rău, panourile care se desprind. Trucul este simplu: potriviți kliplok-ul dvs. cu acoperișul, strângeți-l corespunzător și rămâneți la curent cu întreținerea.
