Suport Z pentru montarea panoului solar

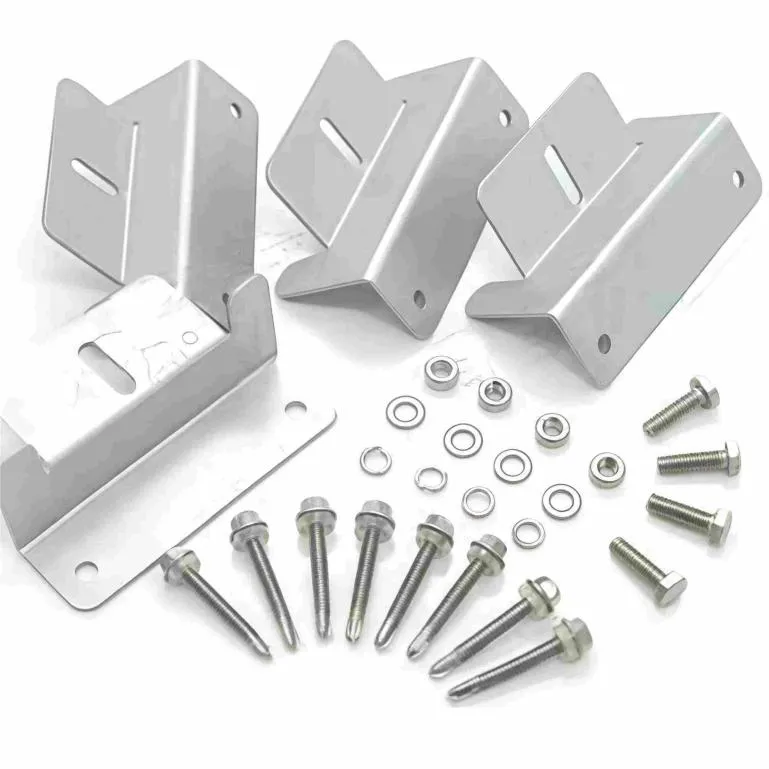

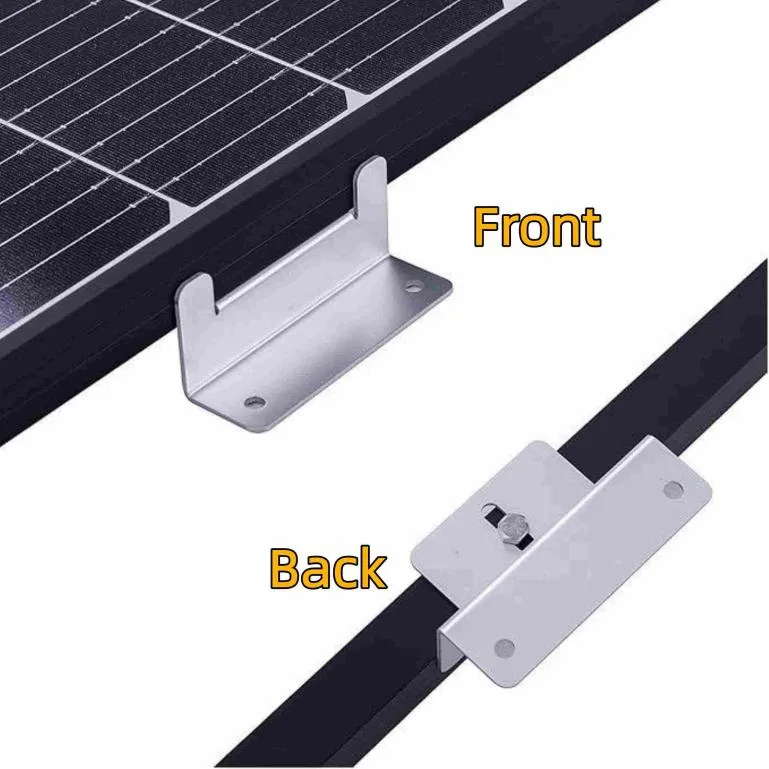

Acest suport din aluminiu pentru panou solar cu suport Z de la Xiamen Honor Energy acceptă personalizarea și comerțul cu ridicata. Spre deosebire de montarea pe șină comună, acest suport PV este fixat direct pe acoperișul unui RV sau al unui container de transport. Structura în formă de Z creează un spațiu între panou și suprafața acoperișului pentru rutarea cablurilor și disiparea căldurii. În timpul instalării, șuruburile sau șuruburile autofiletante trec prin găurile inferioare și se blochează direct pe acoperișul vehiculului sau al containerului - nu sunt necesare șine de montare. Pentru RV-uri și containere cu acoperișuri plate și capacitate de încărcare limitată, această metodă reduce numărul de piese și greutatea totală. Potrivit pentru instalatorii solari și atelierele de conversie care doresc să cumpere o soluție de montare fără șine.

Aplicație

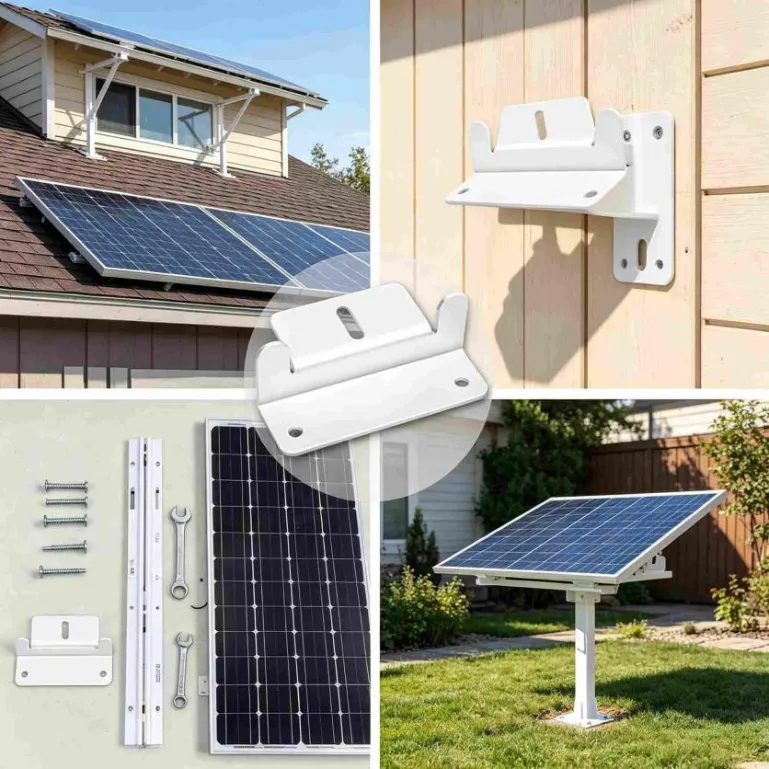

l Acoperișuri RV: fixate direct pe acoperișul plat pentru a alimenta sistemele interioare.

l Bărfuri pentru containere de transport: pentru case de containere sau unități mobile de stocare a energiei.

l Vehicule speciale: rulote, vehicule de inginerie etc.

l Clădiri temporare: case prefabricate, cabine de pază și alte configurații solare cu acoperiș plat.

Parametrii tehnici

FAQ

1. Acest suport Z este înșurubat direct pe un acoperiș RV. Cum te descurci cu hidroizolarea?

Suportul în sine nu este impermeabil. În timpul instalării, aplicați un material de etanșare (cum ar fi butil sau silicon) în jurul orificiilor pentru șuruburi înainte de a introduce șuruburile. De asemenea, este recomandat să adăugați o garnitură sau o bandă impermeabilă între baza suportului și suprafața acoperișului, astfel încât apa de ploaie să nu se scurgă prin orificii. Dacă acoperișul RV este din fibră de sticlă sau metal, curățați bine suprafața înainte de a aplica sigilant pentru o mai bună aderență.

2. Fără șine, montarea directă pe acoperișul unui container este suficient de puternică?

Capacitatea de încărcare depinde de două lucruri: grosimea și materialul acoperișului containerului și metoda de fixare. Pentru containerele standard din oțel, panoul de acoperiș are de obicei o grosime de 1,6 mm până la 2,0 mm. Utilizarea șuruburilor autofiletante cu etanșare, combinată cu distribuția forței în mai multe puncte a suportului Z, este în general suficientă pentru panourile solare de dimensiuni standard. Pentru acoperișuri din aluminiu sau fibră de sticlă, verificați mai întâi grosimea panoului. Dacă este necesar, adăugați o placă de suport în interior sau utilizați piulițe cu nituri pentru a preveni smulgerea șuruburilor.

3. Ce se întâmplă dacă acoperișul RV sau al containerului nu este perfect plat?

Denivelările minore sunt de obicei bine. Baza suportului Z are o suprafață de contact care poate sta la nivel după strângere. Cu toate acestea, dacă acoperișul are o curbă vizibilă sau pete neuniforme, este mai bine să adăugați lamele sub baza suportului sau să alegeți un suport de aluminiu mai gros (de exemplu, 3,0 mm) pentru a reduce stresul neuniform asupra panoului după instalare. Înainte de găurire, așezați suportul pe acoperiș pentru a verifica fixarea.
