Montare solară L-Foot

Suntem în domeniul montajului solar de ani de zile și aici, la Xiamen Honor Energy. Suprafața piciorului în L cu montare solară este tratată cu anodizare pentru a îmbunătăți rezistența la oxidare și durabilitatea în aer liber. Cu structura sa compactă în formă de L, piciorul PV L oferă o conexiune stabilă între șinele solare și structurile de susținere. Este compatibil cu șinele de montaj solare obișnuite, inclusiv profile de 41×41 mm și 41×62 mm și este utilizat pe scară largă în sistemele de acoperișuri metalice, instalațiile de acoperiș din beton și structurile de montaj solar montate la sol.

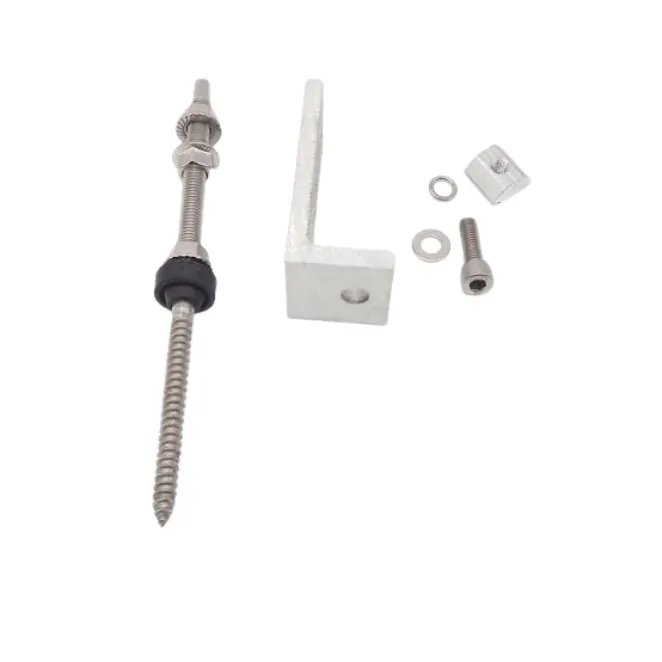

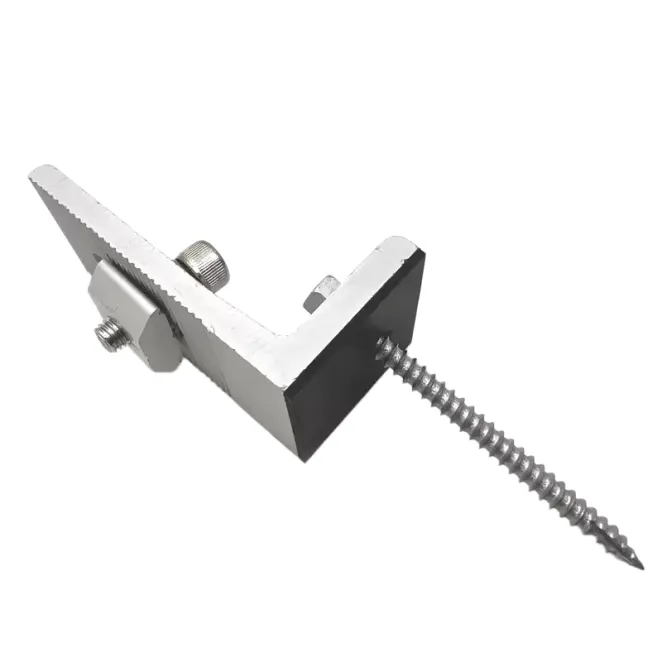

Montare solară L Structura piciorului

Piciorul PV L este un suport în unghi drept utilizat în sistemele de montare solară pentru a conecta șinele fotovoltaice cu structuri de susținere. Transferă sarcinile mecanice de la modulele solare și șinele către acoperiș sau fundație.

Calea tipică de încărcare este:

Modul solar → Sină → Picior L → Structură acoperiș / Fundație

Baza orizontală este fixată de suprafața de susținere, în timp ce secțiunea verticală se conectează cu șina solară prin șuruburi. Designul cu fante permite ajustarea poziționării în timpul instalării, îmbunătățind alinierea șinei și compatibilitatea cu diferite condiții de acoperiș.

Material și tratament de suprafață

Aliaj de aluminiu 6005-T5

Picioarele L de montare solară sunt fabricate în principal din aliaj de aluminiu 6005-T5, care oferă un echilibru între rezistență, design ușor și rezistență la coroziune.

Suprafața anodizată formează un strat protector de oxid care îmbunătățește rezistența la umiditate, oxidare și expunerea la mediul exterior. Pentru aplicații în medii costiere sau foarte corozive, alternativele din oțel inoxidabil pot fi selectate în funcție de cerințele proiectului.

Caracteristicile produsului

Design de conectare reglabil

Designul fantului integrat permite o poziționare flexibilă între piciorul L și șina solară, ajutând la menținerea alinierii între diferitele structuri de montare.

Construcție ușoară din aluminiu

Structura din aliaj de aluminiu reduce greutatea componentelor, menținând în același timp rezistența mecanică necesară pentru aplicațiile de montaj fotovoltaic. Acest lucru îl face potrivit pentru proiecte solare la scară largă în care greutatea componentelor și eficiența instalării sunt considerații importante.

Compatibilitate cu șine

Picioarele L de montare solară sunt compatibile cu profilele de șine fotovoltaice utilizate în mod obișnuit, inclusiv:

· Șine din aluminiu 41×41 mm

· Șine din aluminiu 41×62 mm

· Sisteme de șine personalizate

Caracteristici de performanță

Suport structural de sarcină

Performanța la sarcină a unui picior L cu montare solară depinde de calitatea materialului, grosime, dimensiuni, metoda de fixare și proiectarea sistemului.

Sistemele obișnuite de montare PV care utilizează picioare L sunt proiectate pentru aplicații cu viteze ale vântului de până la 60 m/s și încărcări de zăpadă în jur de 1,4-1,5 kN/m². Performanța reală depinde de calculele structurale specifice proiectului și de condițiile de mediu.

Rezistenta la coroziune

Combinația dintre elementele de fixare din aluminiu anodizat și oțel inoxidabil oferă rezistență la coroziune pentru aplicații fotovoltaice în aer liber pe termen lung. Selectarea corectă a materialului ajută la reducerea riscurilor de coroziune cauzate de expunerea la mediu și problemele de compatibilitate cu metalele.

Procesul de fabricație

Picioarele L de montare solară sunt fabricate prin procese inclusiv ștanțare, prelucrare prin extrudare și prelucrare CNC.

Pentru producția standard de mare volum, ștanțarea oferă dimensiuni consistente și o producție eficientă. Prelucrarea CNC este utilizată pentru modele personalizate, dimensiuni speciale și cerințe de volum redus.

Calitatea producției se concentrează pe:

· Acuratețe dimensională

· Precizia fantelor și găurilor

· Consistența tratamentului de suprafață

· Integritate structurală

Procesul de anodizare îmbunătățește performanța suprafeței componentelor din aluminiu prin creșterea durității, rezistenței la coroziune și rezistenței la intemperii.

Aplicații

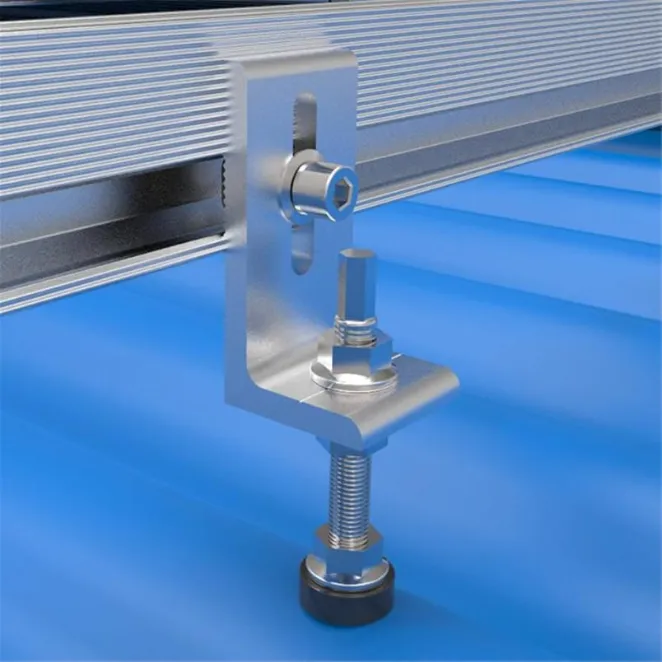

Sisteme solare cu acoperiș metalic

Picioarele L de montare solară sunt utilizate pe scară largă pe acoperișurile metalice trapezoidale și ondulate. Structura lor compactă permite șinelor fotovoltaice să fie conectate direct la structurile de susținere a acoperișului folosind elemente de fixare adecvate.

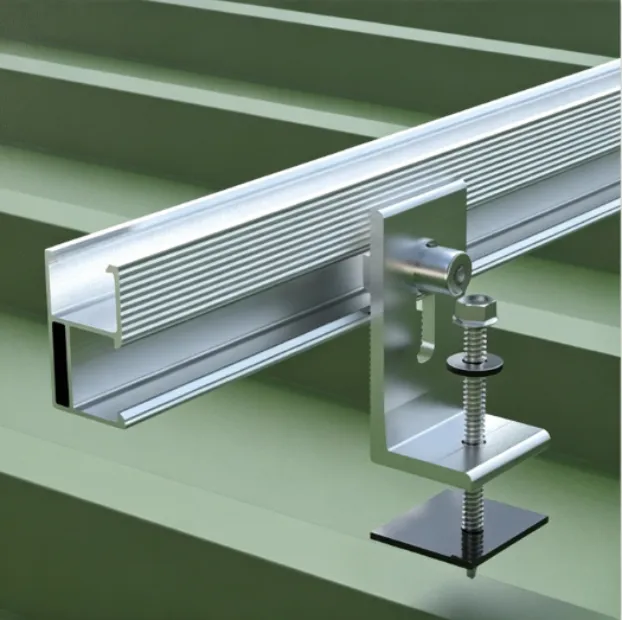

Sisteme de acoperiș cu îmbinare în picioare

Pentru acoperișurile cu îmbinare verticală, picioarele L pot fi combinate cu cleme de acoperiș pentru a asigura o conexiune șină fără a pătrunde direct în suprafața acoperișului.

Sisteme de acoperiș din beton

Pe acoperișurile din beton, picioarele L pot fi instalate cu baze de montare sau ancore adecvate pentru a conecta șinele fotovoltaice și pentru a susține module solare.

Structuri solare montate la sol

L-Foot cu montare solară poate fi folosit și în sistemele solare montate la sol, unde sunt necesare conexiuni șine reglabile și componente de montare compacte.

Cum să selectați picioarele L de montare solară

Selectarea materialelor

Pentru aplicațiile fotovoltaice standard, aliajul de aluminiu 6005-T5 cu tratament anodizat este de obicei selectat datorită raportului rezistență-greutate și rezistenței la coroziune.

Pentru zonele de coastă, medii industriale sau locații cu o expunere mai mare la coroziune, pot fi selectate oțel inoxidabil sau alte materiale rezistente la coroziune.

Selectarea grosimii

Grosimea finală trebuie selectată în funcție de cerințele de încărcare a sistemului, de condițiile acoperișului și de designul de montare.

Selectarea dimensiunii

Dimensiunile piciorului L ar trebui să se potrivească cu sistemul de șine solară și cu structura de instalare. Parametrii importanți includ dimensiunea bazei, înălțimea verticală, poziția fantului și designul găurii de montare.

Dimensiunile personalizate pot fi dezvoltate în funcție de diferite structuri de montaj solar.

Ghid de selecție rapidă

FAQ

Î1. Ce este un picior L cu montare solară?

Un picior în L de montare solară este un suport din aluminiu în formă de L utilizat pentru a conecta șinele fotovoltaice cu structuri de acoperiș sau fundații de montare. Acesta servește ca o componentă cheie de conectare în sistemele de montare solară.

Q2. Ce material este folosit pentru picioarele PV L?

Majoritatea picioarelor PV L sunt fabricate din aliaj de aluminiu 6005-T5 datorită rezistenței sale mecanice, proprietăților ușoare și rezistenței la coroziune.

Q3. Unde se folosesc picioarele L?

Piciorul în L cu montare solară sunt utilizate în mod obișnuit în sistemele de acoperișuri metalice, instalațiile solare pentru acoperișuri din beton, structurile fotovoltaice montate la sol și proiectele fotovoltaice comerciale.

Î4. Picioarele L de montare solară pot fi personalizate?

Da. Dimensiunile, grosimea, designul fantelor, tratamentul suprafeței și metodele de conectare pot fi personalizate în funcție de diferitele structuri de montare solară.

Î5. Care este durata de viață estimată a picioarelor L din aluminiu?

Atunci când sunt selectate corespunzător cu materiale adecvate, tratament de suprafață și componente de montare compatibile, picioarele L din aluminiu anodizat pot îndeplini cerințele de funcționare pe termen lung ale sistemelor fotovoltaice.

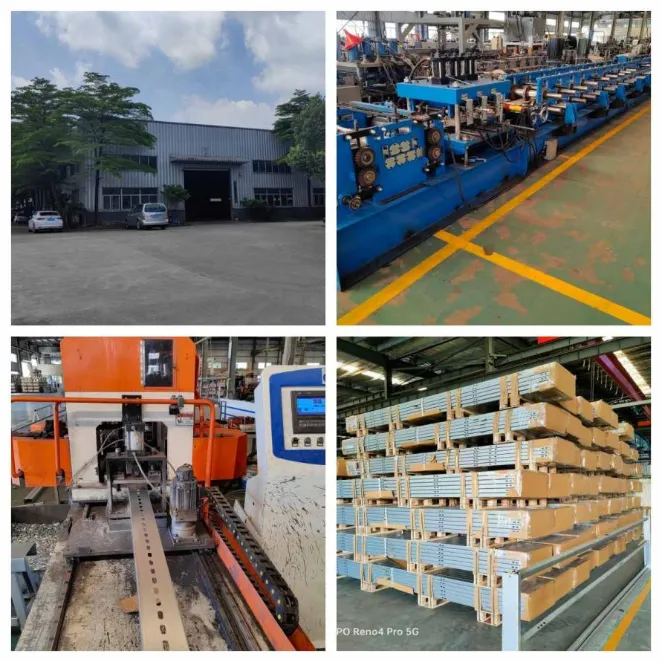

Fabrică și control al calității

Xiamen Honor Energy produce accesorii de montaj solar prin procese de fabricație controlate, inclusiv inspecția materiilor prime, formarea sau prelucrarea, tratarea suprafeței și verificarea finală a calității.

Controlul calității se concentrează pe consistența materialului, acuratețea dimensională, calitatea tratamentului suprafeței și performanța produsului.

Opțiunile de ambalare includ exportul de paleți din lemn și paleți din oțel pentru a proteja componentele în timpul transportului.

Certificari

Xiamen Honor Energy respectă standardele de management al calității pentru producția de componente de montaj solar, inclusiv:

· Sistemul de management al calității ISO 9001

· Cerințe de conformitate legate de CE

· Referințe standard JIS
