Cleme de mijloc și cleme de capăt

Să fim sinceri – când oamenii vorbesc despre sisteme de montare fotovoltaice, toată atenția se îndreaptă către șine, stâlpi, fundații. Dar părțile care țin de fapt panourile solare în loc sunt clemele—cleme mijlocii si final clamperi. La Xiamen Honor Energy, suntem în această afacere suficient de mult pentru a ști un lucru: dacă clemele dvs. se defectează, întreaga dvs. matrice are probleme.

Ce sunt exact clemele de mijloc și clemele de capăt și de ce aveți nevoie de ambele?

Sincer, ambii fac aceeași treabă de bază: țin panourile solare pe șine. Dar locul în care stau face toată diferența. Clemele de mijloc merg între două panouri.

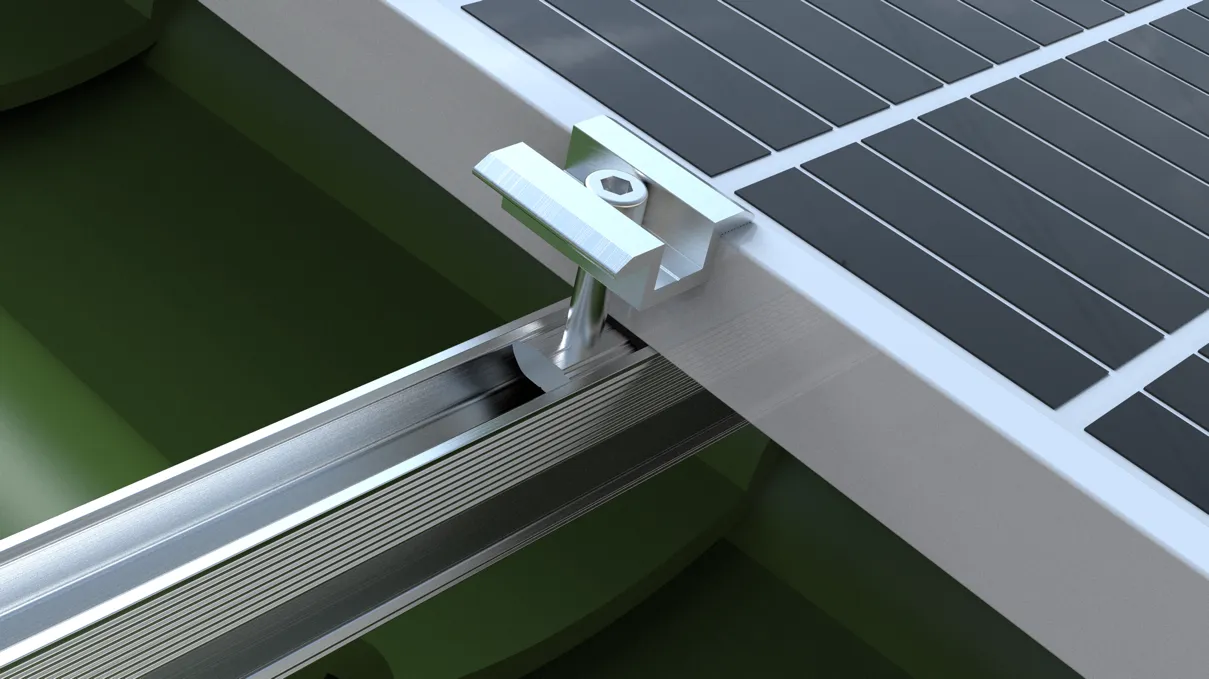

Imaginează-ți asta: ai un panou în stânga și unul în dreapta, iar o clemă de mijloc se află chiar în spațiu, strângând marginea ambelor în același timp. Menține distanța uniformă, oprește panourile să nu se alinieze și fixează totul strâns pe șina de dedesubt. Fiecare panou are nevoie de două dintre acestea, câte unul pe fiecare parte. Clemele de capăt sunt suporturile de cărți. Ei merg chiar la începutul și la sfârșitul fiecărui rând, apucând doar marginea exterioară a primului și ultimului panou. Sarcina lor este să împiedice întregul rând să alunece lateral când bate vântul. Fără ele, acel rând de panouri s-ar desface încet în timp. Deci, în termeni simpli: clemele medii se conectează și capacul clemelor de capăt. Folosiți ambele, sau matricea dvs. nu va rămâne împreună mult timp. Clemele de capăt (numite și cleme laterale sau cleme de margine) sunt instalate la marginile exterioare ale fiecărui rând de panouri. Fiecare clemă de capăt ține doar marginea exterioară a unui modul, acționând ca un „capac” pentru a preveni mișcarea laterală a întregului rând sub vânt puternic sau vibrații. Clemele de capăt necesită un design mai atent decât cele din mijloc, deoarece prind doar un singur panou - sub sarcină, au tendința să se rotească sau să alunece de pe cadru dacă nu sunt proiectate corespunzător. În termeni simpli: clemele de mijloc se ocupă de conexiunile dintre panouri, iar clemele de capăt se ocupă de margini. Aveți nevoie de ambele pentru a transforma un rând de panouri individuale într-o singură structură solidă.

Specificații

Compatibil cu majoritatea panourilor de pe piață. Clemele noastre medii și cele de capăt sunt proiectate pentru o compatibilitate maximă. Modulele fotovoltaice principale au grosimi ale cadrului care variază de la 30 mm la 50 mm, iar produsele noastre le acoperă practic pe toate. Dimensiuni standard de clemă intermediară (grosimea modulului): 30mm / 33mm / 35mm / 38mm / 40mm / 45mm / 50mm Dimensiuni standard de clemă de capăt (înălțimea cadrului modulului): 35mm / 40mm / 45mm / 50mm Lungimea clemei: Standard 40mm, 50mm, lungime personalizată disponibilă la cerere. Distanța dintre panouri (clemă mediană): 20mm, 26mm, 28mm, etc. Oferim, de asemenea, cleme intermediare reglabile și cleme de capăt reglabile care acoperă fie 30/34/38/42mm, fie 35/40/45/50mm într-un singur model. Mai puține SKU-uri în depozitul dvs., mai puține dureri de cap pe șantier.

Materiale și finisaj

Corp din aluminiu, cleme de feronerie din oțel inoxidabil stau în aer liber, expuse la soare, ploaie și variații de temperatură an de an. Dacă materialul nu este corect, vor rugini în trei până la cinci ani. Clemele noastre intermediare și cele de capăt sunt fabricate din aliaj de aluminiu 6063-T5 – cea mai dovedită și utilizată calitate de aluminiu în industria montajului fotovoltaic. Oferă rezistență ridicată la tracțiune, greutate redusă și rezistență excelentă la coroziune, cu o durată de viață de 20-25 de ani în medii în aer liber. Tratamentul de suprafață este anodizat – argintiu natural sau finisaj transparent, cu o grosime a peliculei de oxid de 8-10 microni. Această peliculă subțire îmbunătățește dramatic rezistența la coroziune. Învelișul anodizat negru sau electroforetic este, de asemenea, disponibil pentru cerințe speciale. Feroneria este din oțel inoxidabil 304 sau 316 - șuruburi și piulițe care nu se vor rugini în timp ce piesele din aluminiu sunt încă în stare bună. Tampoanele anti-alunecare sunt realizate din cauciuc EPDM (monomer de etilenă propilen dienă), plasate între clemă și cadrul modulului. Aceste plăcuțe servesc două scopuri: măresc frecarea pentru a preveni mișcarea panoului sub încărcăturile vântului și amortizează forța de strângere pentru a evita zgârierea sau deformarea cadrului de aluminiu. Cauciucul EPDM este rezistent la UV și rezistent la îmbătrânire, funcționând fiabil de la -40°C la 80°C.

Ce feluri oferim?

Ai crede că clemele de mijloc și cele de capăt sunt destul de simple - și sunt, în mare parte. Dar, de-a lungul anilor, am învățat că o mărime cu siguranță nu se potrivește tuturor. Proiecte diferite, panouri diferite, condiții diferite de șantier – toate cer ceva puțin diferit. Așadar, iată ce păstrăm în stoc: cleme medii standard – acestea sunt calii tăi de muncă. Se potrivesc cu panouri convenționale din siliciu cristalin, de tipul pe care îl vedeți în 90% din proiectele existente. Compatibil cu grosimi de module de la 30 mm până la 50 mm. Nimic de lux, doar solid și de încredere. Cleme de capăt standard – aceeași idee, dar pentru marginile exterioare. Același interval de grosime, aceeași instalare simplă. Ei fac exact ceea ce ar trebui să facă și o fac bine.

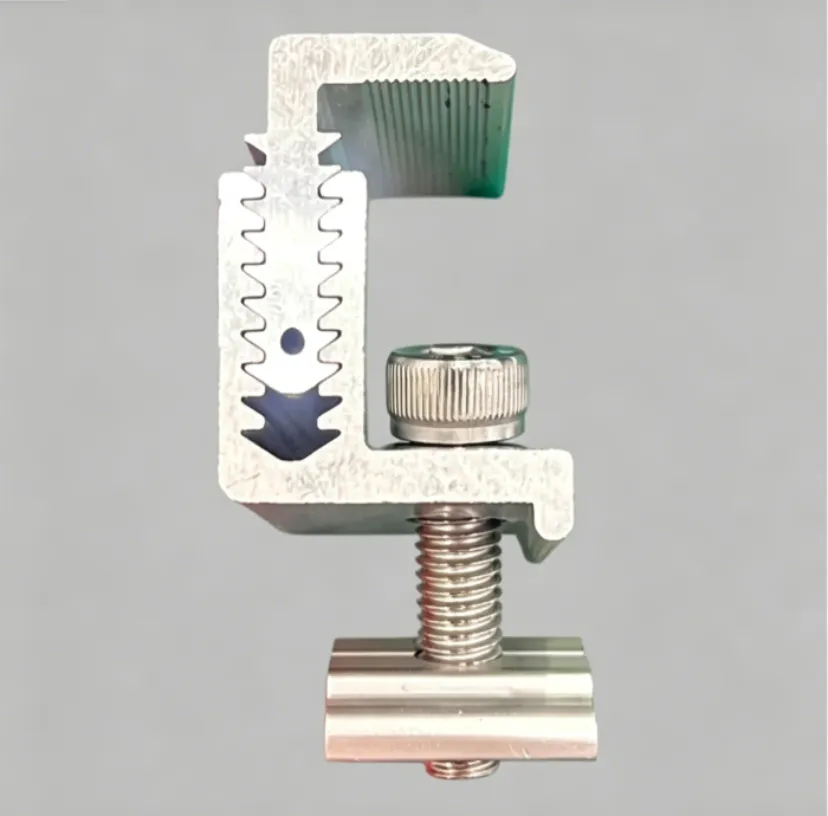

Cleme de mijloc reglabile

Aici lucrurile devin inteligente. O singură clemă acoperă mai multe grosimi - fie 30/34/38/42 mm, fie 35/40/45/50 mm într-un singur model. Nu mai ghiciți ce grosime aveți nevoie, nu mai stocați patru piese diferite pentru patru lucrări diferite. Luați o cutie și sunteți acoperit pentru majoritatea scenariilor. Cleme de capăt reglabile — același concept reglabil, dar pentru pozițiile marginilor. Vă oferă aceeași flexibilitate la capetele rândurilor. Cleme de la mijloc și de la capăt cu film subțire - acestea sunt un pic de specialitate. Modulele de film subțire sunt mult mai subțiri decât panourile cristaline standard – vorbim de la 5 până la 7,7 mm. Clemele obișnuite pur și simplu nu le vor prinde corect. Așadar, realizăm unele dedicate cu un profil mai îngust al maxilarului, concepute special pentru a ține în siguranță panourile de film subțire, fără a deteriora marginile. Aceasta este formația noastră. Dacă aveți nevoie de ceva în afara acestor oferte standard - o grosime non-standard, o lungime specifică, un anumit finisaj - putem face și execuții personalizate.

Instalare

Simplă, rapidă, nu necesită găurire Instalarea clemei este simplă – fără găurire în panourile în sine. Procedura standard: montați șinele (canal în U, canal C sau șine de aluminiu) pe structura suport, așezați panourile fotovoltaice deasupra, plasați clemele medii între panourile adiacente și clemele de capăt la marginile exterioare, apoi strângeți șuruburile. Fiecare modul necesită două cleme de mijloc, iar fiecare rând necesită două cleme de capăt. Cuplul de strângere recomandat este de 8-15 N·m, în funcție de grosimea modulului și de condițiile amplasamentului. Prea slăbite, iar panourile se vor deplasa în vânt; prea strâns și riscați să deteriorați cadrul modulului. Recomandări detaliate privind cuplul sunt incluse cu fiecare livrare.

Aplicații

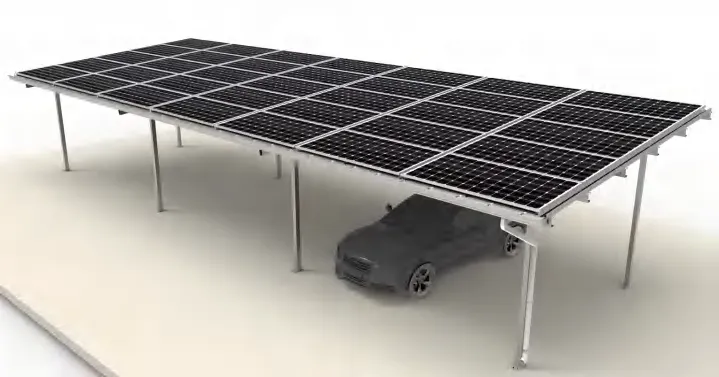

De la acoperișuri până la suporturi la sol, carporturile până la clemele intermediare și clemele de capăt BIPV sunt utilizate în aproape orice tip de instalație fotovoltaică. PV pe acoperiș distribuit: Acoperișuri din oțel ondulat, acoperișuri plate din beton, acoperișuri înclinate din țiglă — clemele fixează panourile de șine. Ferme solare montate la sol: zeci de mii de panouri conectate panou cu panou cu cleme de mijloc și de capăt. Dar carporturile? Aceeași poveste — panourile merg pe structura carportului, iar clemele fac exact ceea ce fac întotdeauna: ține totul strâns.

BIPV este puțin diferit, deoarece panourile sunt de fapt parte a clădirii în sine. Dar ghici ce? Mai ai nevoie de cleme. Nu sunt optionale.

Și, sincer, nu contează cu adevărat dacă utilizați module din sticlă simplă sau dublă, întinse sau înclinate - clemele de mijloc și clemele de capăt sunt lipiciul care împiedică întreaga matrice să nu se destrame. Fără ele, nu ai decât o grămadă de panouri libere.

De ce să alegeți produsele noastre?

Nu îl vom înveli — Xiamen Honor Energy lucrează de ani de zile în domeniul montajului fotovoltaic. Știm exact unde merg lucrurile prost într-o instalație solară. Clemele pot fi mici, dar eșuează mai des decât se așteaptă oamenii. Șuruburi slăbite, cauciuc învechit, acoperire anodizată uzată - oricare dintre aceste detalii poate compromite siguranța unei întregi matrice. De aceea, nu tăiem colțurile materialelor: aluminiu 6063-T5, oțel inoxidabil 304 și cauciuc EPDM - toate soluții dovedite, standard în industrie. O anodizare adecvată înseamnă 20 de ani de serviciu în aer liber fără probleme. Specificațiile noastre acoperă marea majoritate a panourilor de pe piață – 30 mm până la 50 mm grosime, practic toate acoperite. Și dacă aveți nevoie de dimensiuni personalizate, putem face asta și noi. Clemele sunt mici. Dar nu le subestima. Dacă aveți nevoie de cleme de încredere, care să nu vă dezamăgească, contactați-vă.
