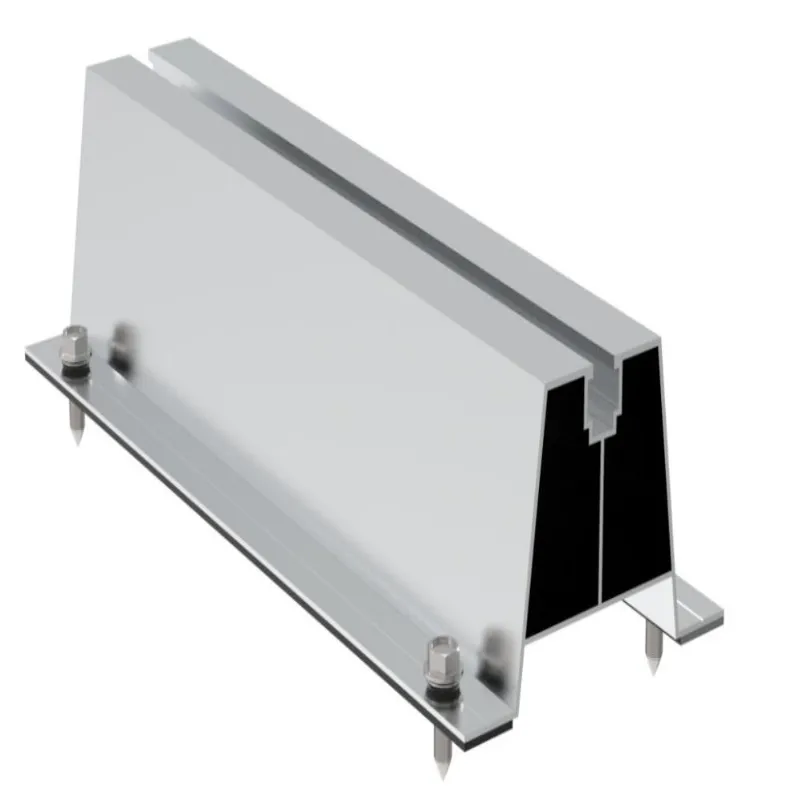

Sină de montare solară din aluminiu U70

Sine de montaj solare din aluminiu U70 de la Xiamen Honor Energy pentru achiziții cu ridicata. Oferă performanțe fiabile în mediile de coastă cu pulverizare de sare, zone ploioase, zone cu temperaturi ridicate și locații predispuse la îngheț. Cu toate acestea, nu este potrivit pentru locații cu coroziune chimică severă decât dacă se aplică un tratament suplimentar de protecție. Pe lângă modelul U70, oferim și variante alternative, inclusiv U30 și U50. În plus, suntem capabili să oferim recomandări tehnice profesionale bazate pe condițiile dvs. reale la fața locului.

Specificațiile produsului

Avantaje

Designul mini-șină rentabil reduce consumul de aluminiu și sarcina pe acoperiș.

Instalarea rapidă la fața locului economisește costurile forței de muncă pentru proiecte comerciale mari pe acoperiș.

Potrivire perfectă pentru acoperișuri metalice trapezoidale / ondulate, cu garnituri EPDM impermeabile.

Aliaj de aluminiu 6005 T5 de înaltă rezistență, performanță bună la vânt și zăpadă.

Flot în T universal, compatibil cu majoritatea clemelor fotovoltaice și modulelor solare.

Profil de lungime scurtă, convenabil pentru ambalare și transport, risc de deformare mai mic.

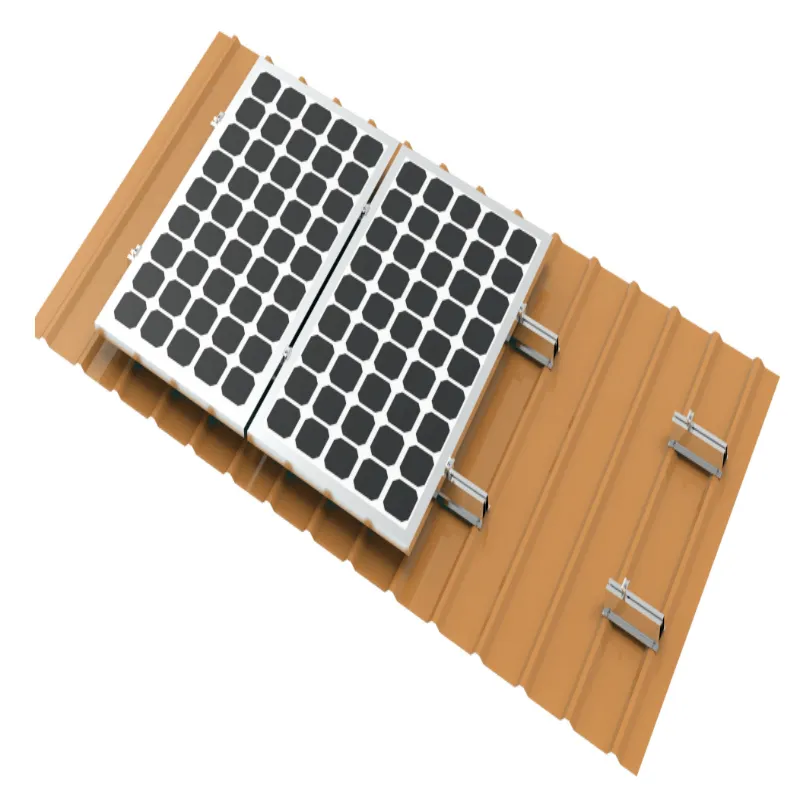

Cum se instalează șina de montare solară din aluminiu U70

Pasul 1: Localizați pane sub acoperișul metalic și marcați pozițiile de găurire. Șuruburile trebuie să se fixeze pe pane, nu numai pe tabla de acoperiș.

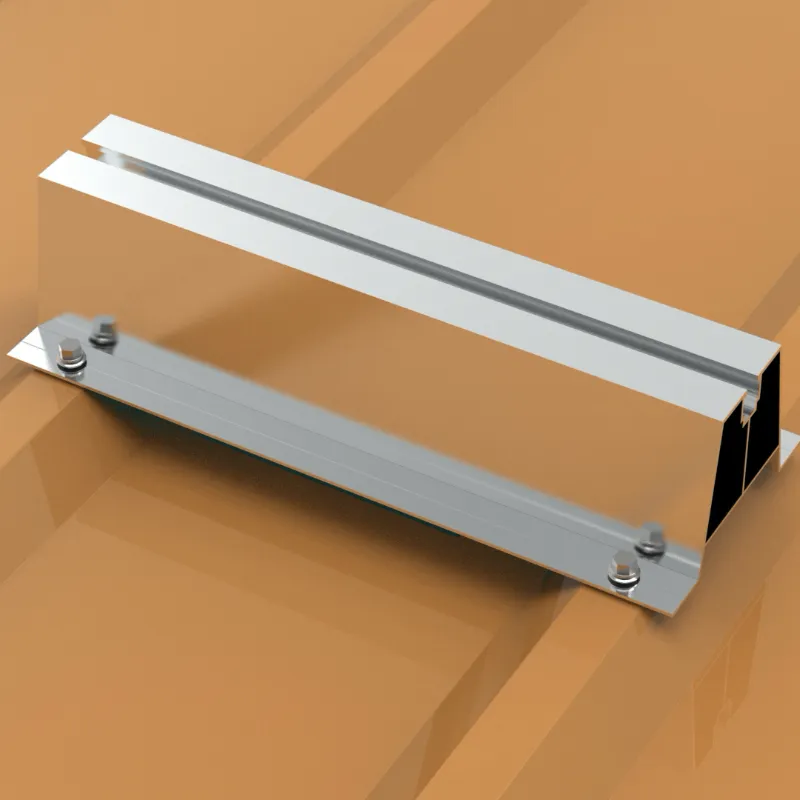

Pasul 2: Așezați șina U70 în poziția marcată. Fixați pana acoperișului cu șuruburi autoforante împreună cu garnituri impermeabile EPDM. Strângeți la cuplul necesar.

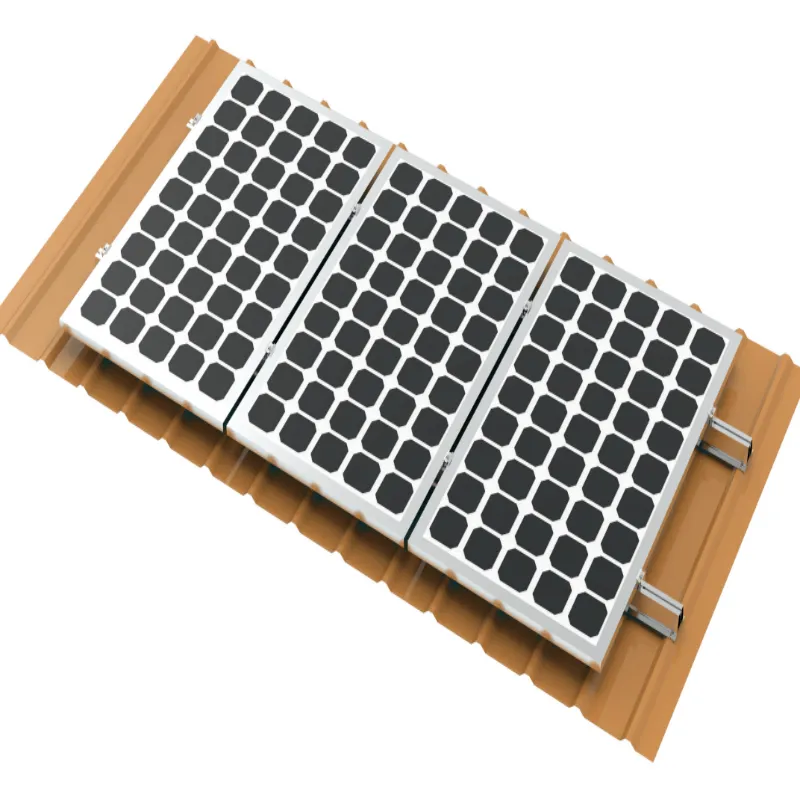

Pasul 3: Aranjați mai multe șine U70 în funcție de dimensiunea modulului solar. Asigurați-vă că fiecare colț al modulului este susținut de șină. Așezați modulele fotovoltaice pe partea superioară a șinelor U70.

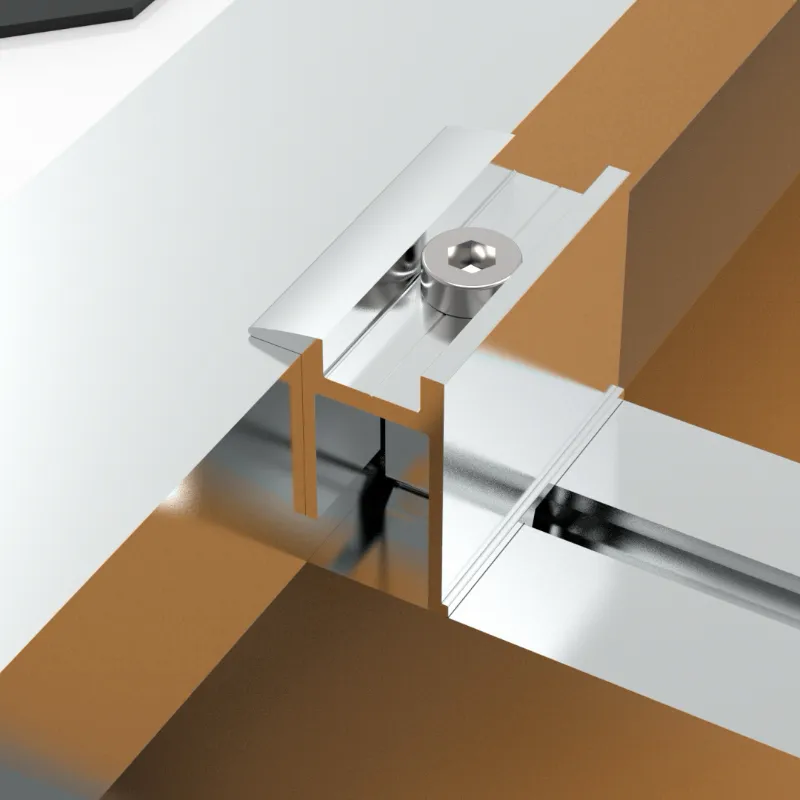

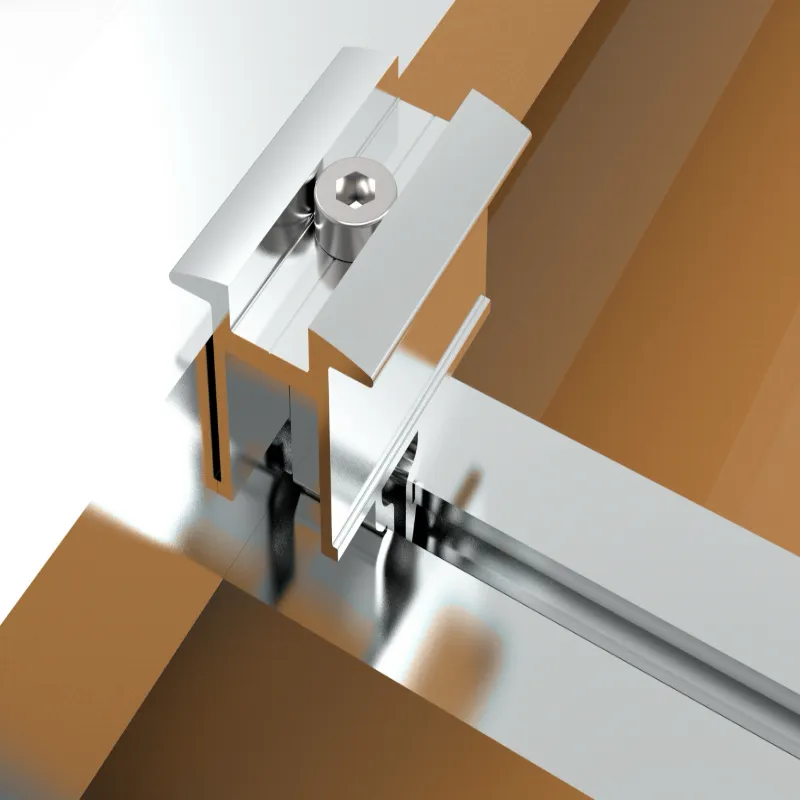

Pasul 4: Instalați clemele de capăt cu instalare rapidă și clemele de mijloc și strângeți la cuplul specificat pentru a ține ferm cadrele modulelor.

Pasul 5: Verificați de două ori cuplul șuruburilor și integritatea garniturii; instalarea finalizată.

Certificarea

Sinele noastre din aluminiu U70 pentru panouri solare sunt fabricate sub managementul calității și certificate conform standardului ISO9001.

Nava e afară.

Datorită lungimii mici a șinelor mini de tip U, acestea sunt ambalate în cutii de carton și asigurate pe paleți din lemn pentru a menține mărfurile îngrijite și pentru a preveni deformarea în timpul tranzitului.

FAQ

Î1: Pentru ce fel de acoperiș este potrivită această mini-șină în formă de U?

R: Este proiectat în principal pentru acoperișuri metalice trapezoidale și ondulate. Șuruburile trebuie fixate pe pane de acoperiș. Nu este potrivit pentru foi subțiri fără pane sau acoperișuri plate din beton.

Î2: Ce material și ce finisare a suprafeței adoptă șina?

A: Aliaj de aluminiu 6005 T5 cu un tratament de suprafață anodizat, cu rezistență bună la coroziune pentru utilizare pe termen lung în exterior.

Î3: Care este perioada de garanție?

R: 10 ani garanție material pentru șine. Exclude daunele cauzate de instalare și daunele provocate de om.

Î4: Este necesară sudarea în timpul instalării?

R: Nu este nevoie deloc de sudare. Asigurați șinele cu șuruburi autoforante și fixați modulele fotovoltaice cu șuruburi în T și cleme. Toate conexiunile sunt cu șuruburi.

Î5: Șinele trebuie îmbinate pentru extindere?

R: Conectorii de îmbinare nu sunt necesari. Ca mini-șine cu secțiune scurtă, acestea vor fi plasate direct sub fiecare colț al modulelor solare.

Î6: Care este metoda de ambalare? R: Șinele sunt ambalate în cutii de carton și fixate pe paleți de lemn pentru a se păstra îngrijite și pentru a evita deformarea în timpul tranzitului.

Î7: Ce module solare fotovoltaice sunt compatibile?

R: Compatibil cu majoritatea modulelor fotovoltaice obișnuite cu o înălțime a cadrului de 30–45 mm, asortată cu clemele intermediare și clemele de capăt corespunzătoare.

Î8: Performanța sa la sarcina vântului este fiabilă?

R: Performanța la sarcina de vânt depinde de dispunerea panei și de pozițiile șuruburilor. Șuruburile trebuie fixate pe pane de oțel și nu numai pe foile de acoperiș. Construiți în conformitate cu distanța proiectată pentru a satisface cerințele locale de încărcare a vântului.

Î9: Puteți tăia șinele la lungimile specificate de client?

R: Este disponibil un serviciu de tăiere personalizat, cu o toleranță de lungime de ± 2 mm. Vă rugăm să ne informați cu privire la dimensiunile dorite.
