Sine R47 din aliaj fotovoltaic de aluminiu

Pe măsură ce fotovoltaica distribuită avansează rapid către soluții „integrate în clădire”, un acoperiș nu mai este doar un adăpost, ci este o microcentrală care așteaptă să fie activată. Scheletul care transportă această energie verde – R47Rails solar – determină direct siguranța, durata de viață și eficiența instalării întregului sistem.

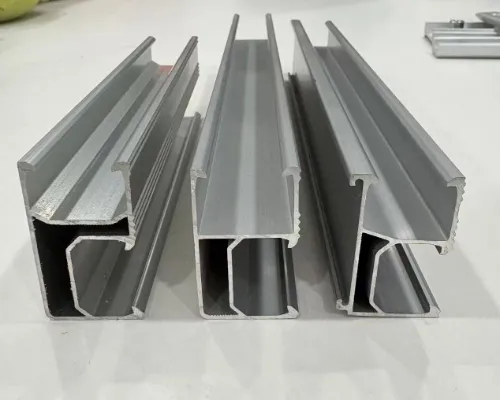

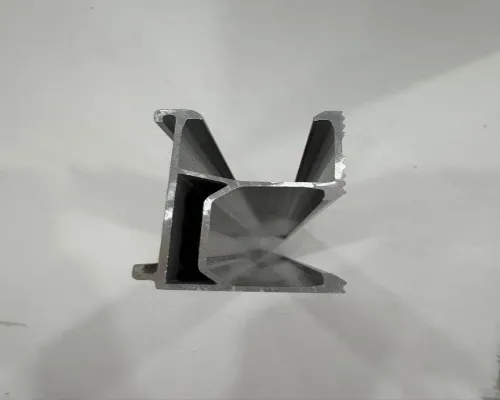

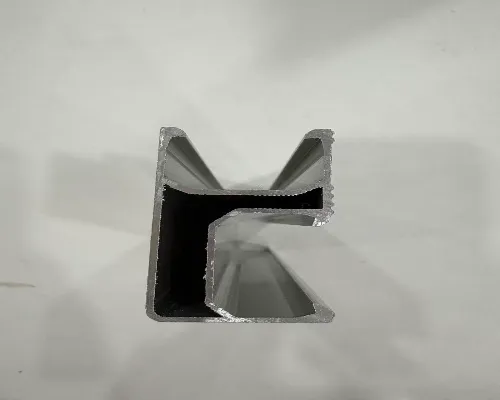

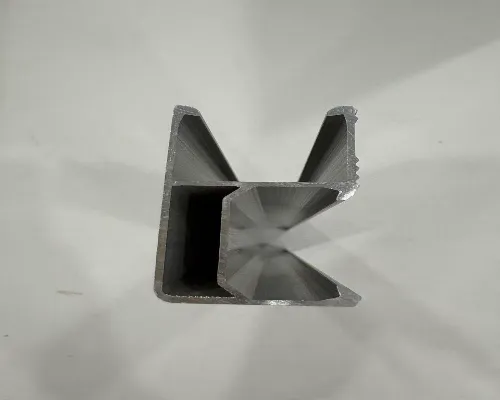

Șinele noastre din aliajul de aluminiu fotovoltaic R47 sunt proiectate special pentru sistemele fotovoltaice de pe acoperiș și sunt utilizate împreună cu picioarele în L. Fabricate din aliaj de aluminiu ușor, de înaltă rezistență, rezistent la coroziune, oferă suport stabil și fiabil pentru module pentru fabrici industriale și comerciale, acoperișuri din țiglă rezidențiale și acoperișuri din tablă de oțel colorată.

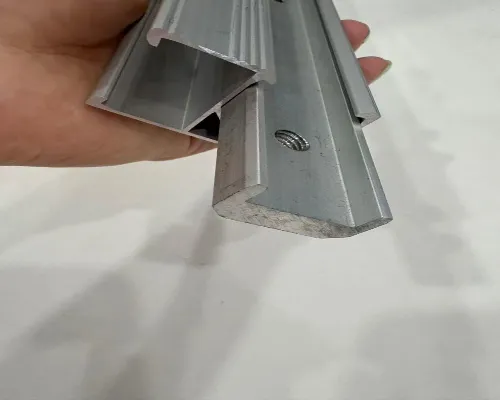

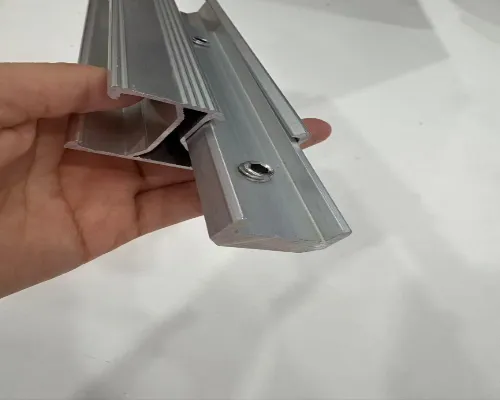

Acest produs este o șină fotovoltaică r47 din aliaj de aluminiu de înaltă rezistență, realizată în principal din AL6005-T5 (sau AL6063-T5, în funcție de specificații), cu un tratament de suprafață anodizat, care oferă rezistență excelentă la intemperii și rezistență la coroziune. Șina este utilizată împreună cu picioarele în L. Unghiul în L servește ca piesă de tranziție între șină și substratul acoperișului (cum ar fi pane sau căpriori), permițând instalarea stabilă și reglarea înălțimii șinei.

Avantajele produsului

1. Ușoare, dar puternice, mai puțină presiune pe acoperiș

Aliajul de aluminiu este de aproximativ trei ori mai ușor decât oțelul. Păstrează o rezistență structurală mare în timp ce adaugă foarte puțină greutate suplimentară acoperișului. Acest lucru îl face ideal pentru acoperișurile din oțel colorat și clădirile mai vechi care au o capacitate de încărcare limitată, evitând în mod eficient riscurile de supraîncărcare a acoperișului.

2. Rezistență excelentă la coroziune pentru o durată de viață mai lungă

Aluminiul formează în mod natural un strat de oxid protector etanș pe suprafață. Împreună cu un tratament profesional de anodizare, șinele rezistă bine ploii, stropii de sare și poluării aerului industrial. Se adaptează pe deplin la mediile C5 și cu coroziune mai scăzută, pe baza standardelor ISO-9223, acoperind aproape toate scenariile de acoperiș rezidențial, comercial și industrial.

3. Designul versatil cu picioare în L se potrivește cu majoritatea tipurilor de acoperiș

4. Super ușor de instalat, economisiți timp și forță de muncă

Am proiectat canelura superioară a șinei astfel încât clemele modulului să poată aluneca și bloca oriunde doriți. Nu este nevoie deloc de tăiere, sudare sau aliniere obositoare a găurilor la fața locului. Împreună cu suporturile noastre L pre-asamblate, reduce drastic orele de lucru la altitudine mare și vă economisește mult costul forței de muncă.

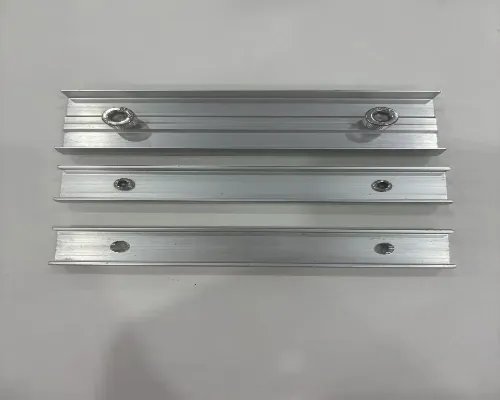

5. Compatibilitate mare și extindere flexibilă

Puteți amesteca și potrivi liber lungimile șinei și conectorii. Suportă atât instalarea modulului solar orizontal, cât și vertical. Cu conectorii șinelor, sistemul poate fi extins la nesfârșit, potrivindu-se la toate tipurile de proiecte - de la sisteme mici de pe acoperișuri de uz casnic până la centrale solare industriale și comerciale mari de nivel MW.

Întrebări și răspunsuri

Care este rolul conectorului cu unghi L? Este obligatoriu?

Folosind picioarele în L se realizează: ① Ridicarea șinei la înălțimea necesară pentru a asigura spațiul de ventilație în spatele modulelor; ② Adaptarea la diferite pante și denivelări ale acoperișului; ③ Distribuirea sarcinilor către punctele structurale de stres de pe acoperiș. În marea majoritate a instalațiilor pe acoperiș, unghiurile în L sunt configurația standard.

Aliaj de aluminiu vs șine de oțel - care dintre ele este mai bună?

Ambele materiale au propriile lor avantaje, dar aliajul de aluminiu este cu siguranță cea mai bună alegere pentru proiectele solare distribuite pe acoperiș. Este foarte ușor, așa că nu va adăuga încărcare suplimentară acoperișului dvs. Este, de asemenea, mult mai rezistent la coroziune decât oțelul obișnuit, nu este necesară galvanizarea la cald pentru servicii în aer liber pe termen lung. În plus, procesul de fabricație prin extrudare face șinele de înaltă precizie, cu secțiuni transversale personalizabile, astfel încât să puteți finaliza rapid instalarea cu clemele noastre speciale potrivite. Pentru acoperișurile din oțel colorat și acoperișurile rezidențiale, aliajul de aluminiu este alegerea de top.

Zgârieturile de pe stratul anodizat vor afecta rezistența la coroziune?

Zgârieturile ușoare cauzate în timpul instalării nu vor afecta deloc performanța globală anticorozivă. Filmul anodizat se lipește strâns de materialul de bază din aluminiu. Chiar dacă există daune locale minore, aluminiul va forma automat un nou strat de oxid pentru a se proteja. Acestea fiind spuse, ar trebui să evitați zgârieturile adânci și să lăsați expuse secțiunile transversale tăiate pentru o lungă perioadă de timp. Pentru zonele cu coroziune severă, puteți acoperi pur și simplu marginile tăiate cu vopsea antirugină. Șinele noastre fotovoltaice din aliaj de aluminiu R47 sunt întotdeauna cea mai fiabilă opțiune a dumneavoastră.

Ce șuruburi funcționează pentru conectarea șinelor și suporturilor L?

Vă recomandăm șuruburi din oțel inoxidabil SUS304 (gradul A2-70 sau mai mare), asortate cu piulițe și șaibe elastice din oțel inoxidabil. Oțelul inoxidabil asociat cu aliajul de aluminiu nu va provoca coroziune galvanică, perfect pentru utilizare pe termen lung în exterior. M8 este cea mai comună dimensiune a șuruburilor și putem ajusta specificația exactă în funcție de nevoile dvs. de proiectare portantă.

De la fiecare șurub și șină la fiecare suport în L și sistem solar de pe acoperiș, ne concentrăm întotdeauna pe a face instalația fotovoltaică mai sigură, mai ușoară și mai durabilă. Sistemul nostru de montare a șinei din aliaj de aluminiu și a suportului în L oferă un suport structural solid și durabil pentru stația dvs. solară de pe acoperiș, rezistand testului timpului. Nu ezitați să ne contactați pentru mostre de produse și asistență tehnică profesională!
