Sistem de montaj solar cu instalare rapidă Mini-Rail

Standard de materie primă premium pentru servicii în aer liber pe termen lung

Fiecare piesă a sistemului de montare solară cu instalare rapidă Mini-Rail de la furnizorXiamen Honor Energyadoptă cu strictețe aliajul de aluminiu 6005-T5 de calitate aerospațială ca profil principal, care primește un tratament anticoroziv anodizat cu două straturi. Acest tratament de suprafață la nivel industrial aduce multiple merite practice:

Structură și materiale

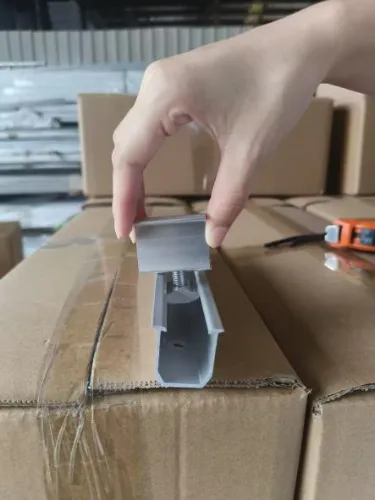

Profilul corpului principal: aliaj de aluminiu 6005-T5 cu tratament anticoroziv anodizat. Canelura șină în formă de U se potrivește perfect cu clemele de instalare rapidă prezentate în imaginea anterioară.

Elemente de fixare inferioare: Echipate cu șuruburi autofiletante din oțel inoxidabil și garnituri de cauciuc EPDM impermeabile. Suporturile pot fi fixate direct pe suprafața țiglei din oțel colorat fără a deteriora stratul original impermeabil al acoperișului.

Lungimi standard disponibile: 120 mm, 150 mm etc. Lungimile personalizate sunt acceptate la cerere.

Avantajele cheie ale designului

1. Structură ușoară și costuri mai mici

Șinele de ghidare tradiționale de 4 metri lungime din aluminiu de dimensiuni normale consumă aluminiu de materie primă în exces și aduc încărcături mari de transport. Sistemul nostru de montaj solar cu instalare rapidă Mini-Rail adoptă un design de suport într-un singur punct. Reduce consumul de aluminiu cu aproape 60%.

2. Instalare ultra-rapidă la fața locului

Un singur muncitor poate termina lucrările de montaj la altitudine mare. Trebuie doar să blocați șinele scurte cu șuruburi autofiletante. Când se cooperează cu cleme de eliberare rapidă potrivite, panourile solare pot fi fixate direct în canelura șinei, iar poziționarea șuruburilor pre-filetate nu mai este necesară. Fiecare șină scurtă poate fi reglată separat pentru a se adapta pantelor acoperișului și abaterilor de la distanța dintre panne.

3. Soluție de montare pe acoperiș nedistructivă și impermeabilă

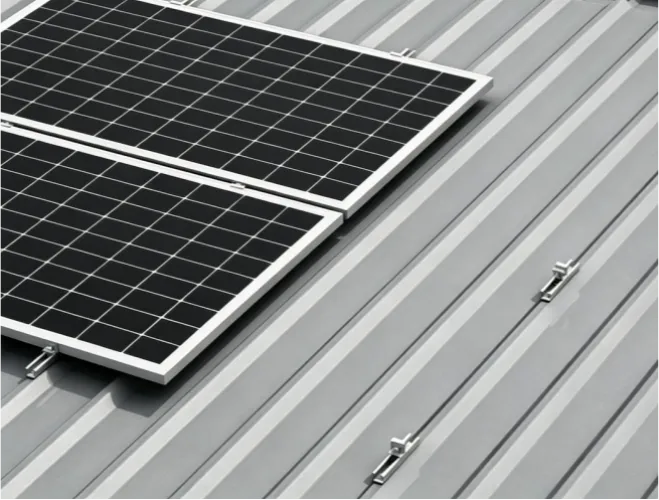

Garnitura de cauciuc de jos pe toată lungimea acoperă în întregime fiecare orificiu de șurub pentru a opri scurgerea apei de ploaie prin deschiderile găurite. Acest sistem de montaj solar cu instalare rapidă Mini-Rail se potrivește mai multor tipuri de acoperișuri metalice, inclusiv acoperișuri cu cusături în picioare, țigle cu blocare unghiulară și foi de oțel color trapezoidal pentru clădirile fabricilor.

4. Compatibilitate largă

Șina are o canelură de deschidere standard de 40 de milimetri. Funcționează cu cleme centrale și cleme de capăt pentru panouri solare obișnuite disponibile pe piața globală și se potrivește cadrelor modulelor fotovoltaice cu grosimea cuprinsă între 30 mm și 40 mm.

Cum se instalează sistemul de montare solară cu instalare rapidă Mini-Rail

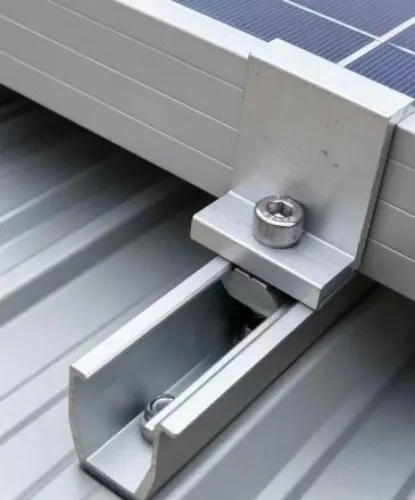

Asamblarea mini-șinei scurte în formă de U este simplă. Introduceți șuruburi autofiletante în acoperiș pentru a fixa șina, apoi glisați clemele de mijloc sau laterale în șină și fixați panourile solare.

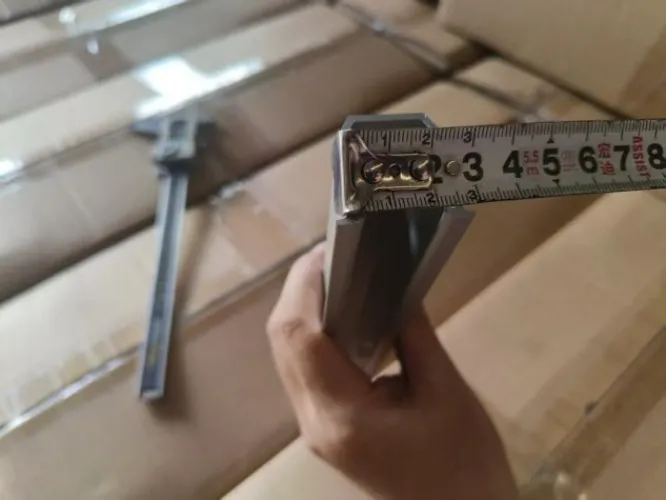

Inspecția probei

Vom efectua asamblarea de probă pentru produse înainte de livrare și vom verifica cu strictețe toate dimensiunile.

Xiamen Honor Energy vă va oferi îndrumări profesionale, cotații precise și produse de încredere de calitate.
