Montare la sol din oțel carbon, manual, ușor de utilizat

Suportul la sol din oțel carbon, manual cu înclinare reglabilă, ușor de utilizat, fabricat de sistemul Xiamen Honor Energy este construit în principal din oțel carbon, care posedă în mod inerent o rezistență excelentă și o capacitate portantă, permițându-i să susțină în mod stabil echipamentele instalate pe el, cum ar fi modulele fotovoltaice în scenariile obișnuite de aplicare.

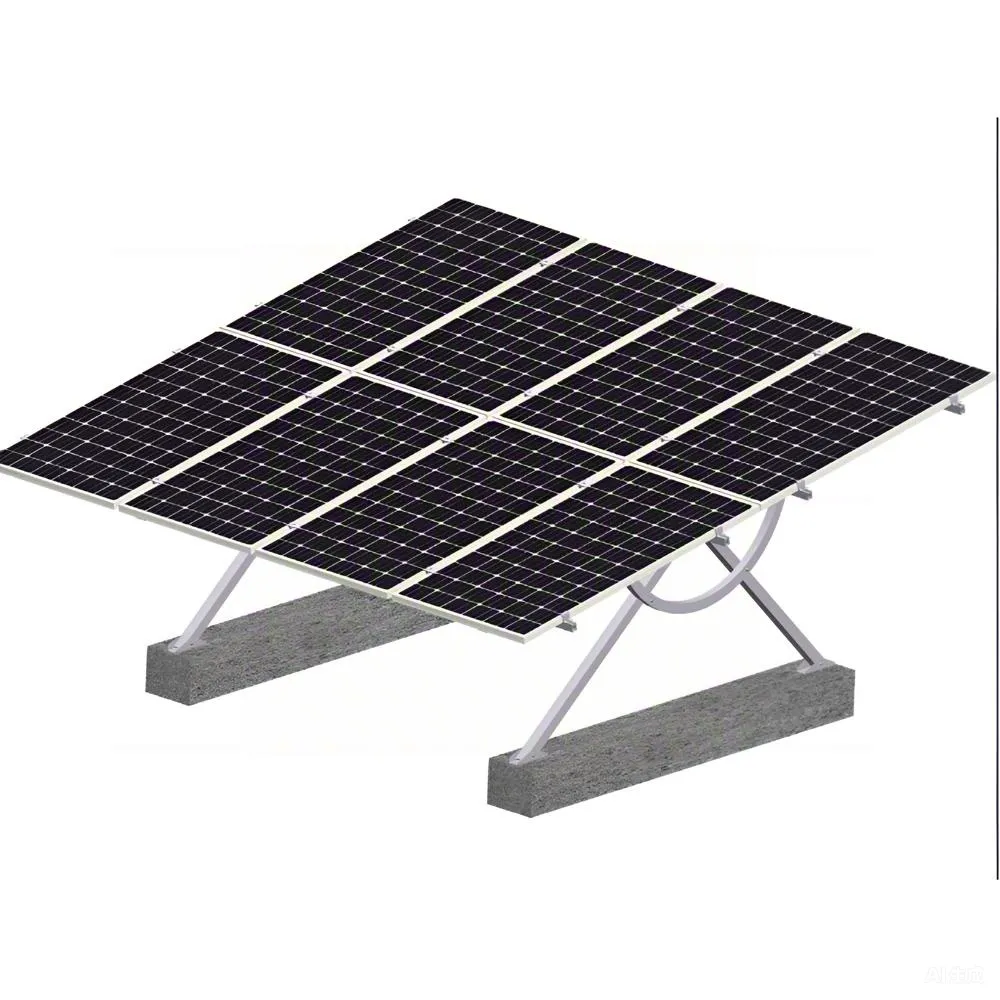

Suportul de sol din oțel carbon cu înclinare reglabilă este o structură de susținere a solului realizată în principal din oțel carbon, cu caracteristica cheie fiind capacitatea sa de a regla în mod flexibil unghiul de instalare.

Caietul de sarcini

Medii de aplicare adecvate

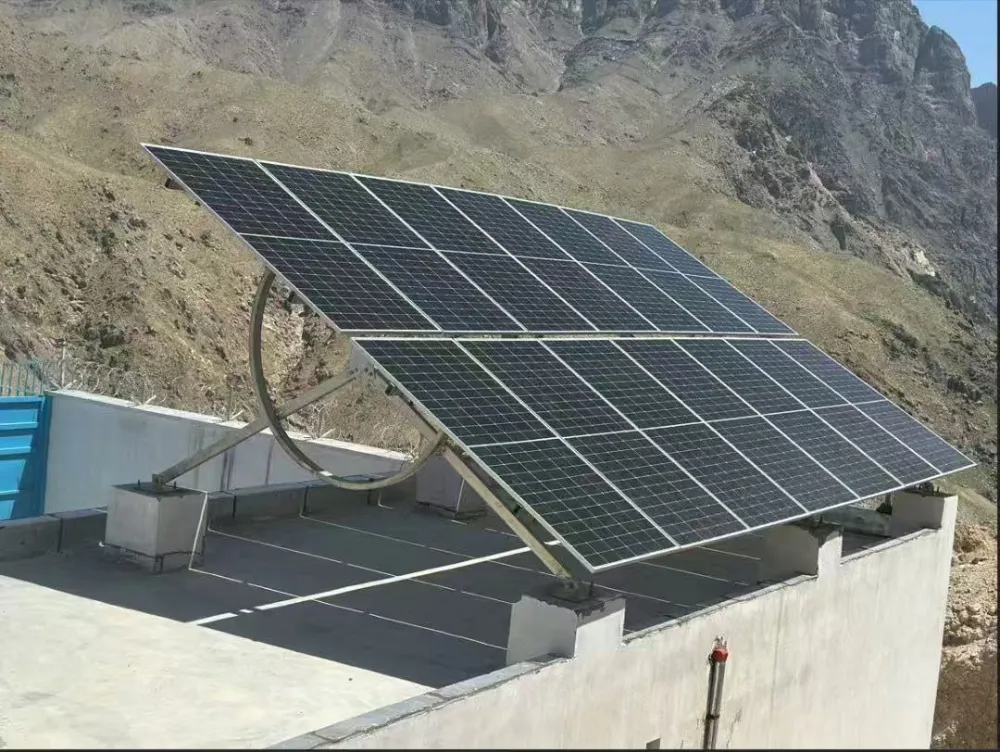

1. Acoperișuri plate din beton pentru clădiri comerciale și industriale

Nu sunt permise găurirea pe acoperiș și deteriorarea stratului impermeabil; nu pot fi adoptate ancore chimice. Sistemul se bazează pe contragreutăți de beton pentru reținerea sarcinii, iar unghiul de înclinare a modulului poate fi reglat manual la fața locului prin intermediul clemelor în formă de arc.

2. Necesită reglare fină a înclinării la fața locului în funcție de latitudinea locală

Suporturile la sol din oțel carbon reglabile în unghi pot fi reglate manual în mod repetat la fața locului.

Șuruburile pot fi slăbite ulterior pentru a reseta unghiul de înclinare pentru o mai bună generare de putere.

Ideal pentru proiecte PV comerciale, industriale și distribuite.

Nu este potrivit pentru centralele electrice terestre la scară GW, din cauza volumului mare de lucru de reglare manuală.

3. Locurile unde structurile existente nu vor fi deteriorate

Acoperișuri sau teren pavat unde proprietarul interzice forarea care ar deteriora straturile impermeabile sau pavajul.

Avantajul

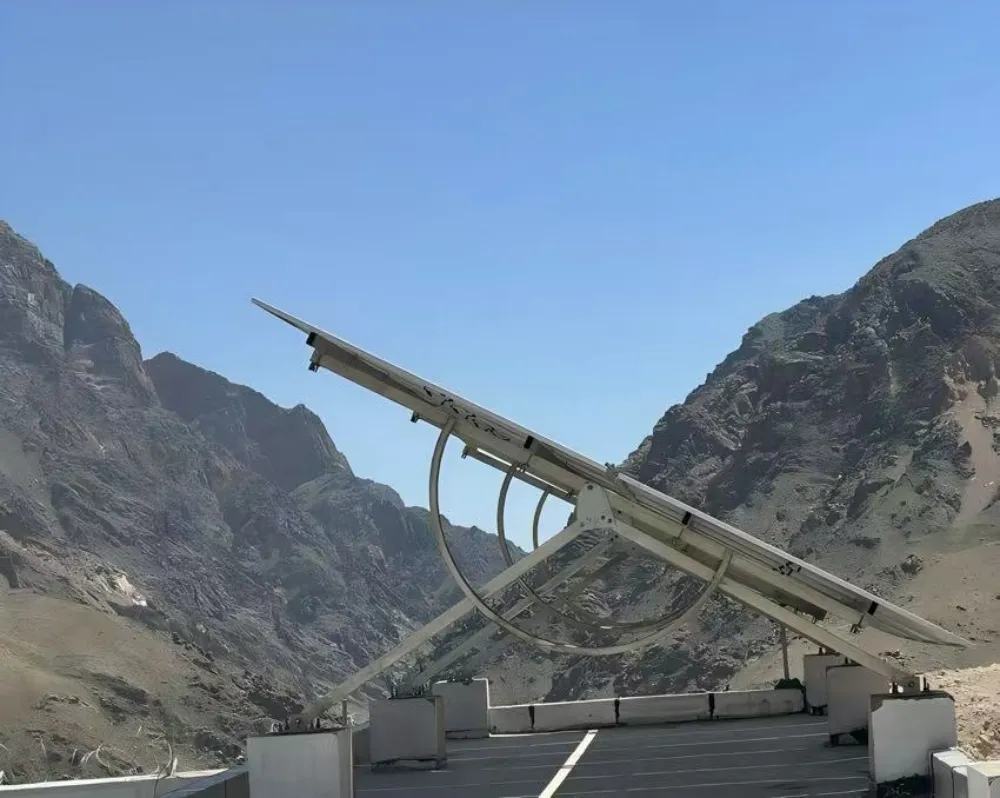

Unghiul monturii la sol din oțel carbon reglabil în unghi poate fi ajustat pentru a se potrivi cu modul în care intră lumina. Este din oțel carbon cu un strat de zinc, astfel încât ține bine, nu ruginește și funcționează excelent în aer liber. În plus, configurarea este ușoară - vă economisește timp și muncă.

Că putem proiecta suporturi de înclinare reglabile personalizate în funcție de dimensiunea amplasamentului, cantitatea de panouri solare și condițiile climatice locale furnizate de clienți și să analizăm eficiența utilizării energiei solare pentru clienți.

Designul nostru ține cont, de asemenea, de forța necesară pentru reglarea manuală, asigurând utilizatorilor să ajusteze ușor înclinarea, fără efort suplimentar.

Instalarea

1. În primul rând, marcați unde trebuie să meargă parantezele pentru a afla locurile lor exacte.

2. Fixați baza în jos, folosind șuruburi de expansiune pentru a o bloca pe sol.

3. Puneți împreună suportul principal—conectați stâlpii verticali și bretele transversale.

4. Apăsați butonul de reglare a unghiului și setați-l la orice înclinare aveți nevoie. 5. Puneți toate piesele strâns și asigurați-vă că nimic nu este clătinat.

Certificarea

Deținem certificate TUV, CE și JIS. Controlul complet al calității procesului acoperă materia primă până la produsele finite. Echipa noastră tehnică și de vânzări oferă asistență unică pentru clienții PV la nivel mondial.

Ambalajul

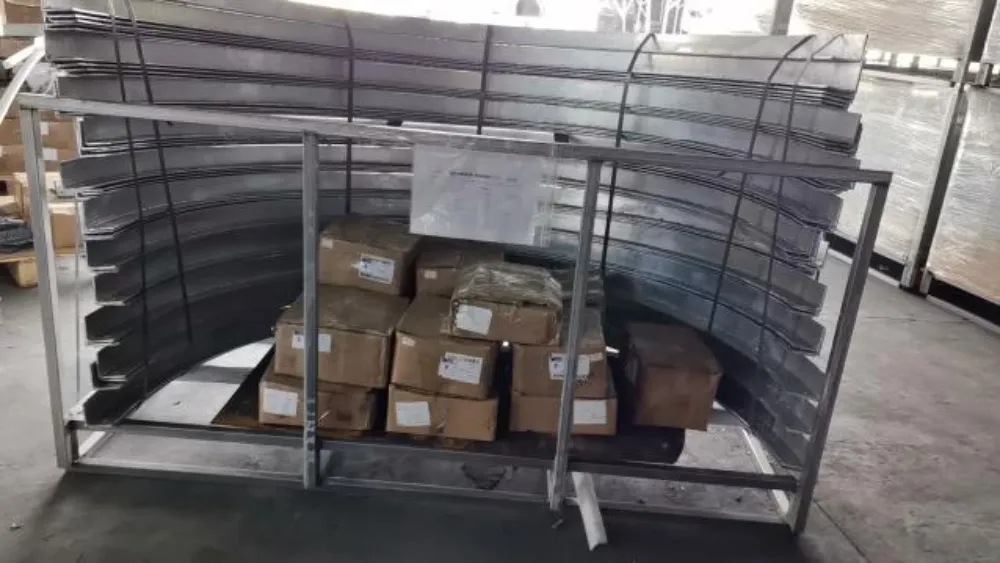

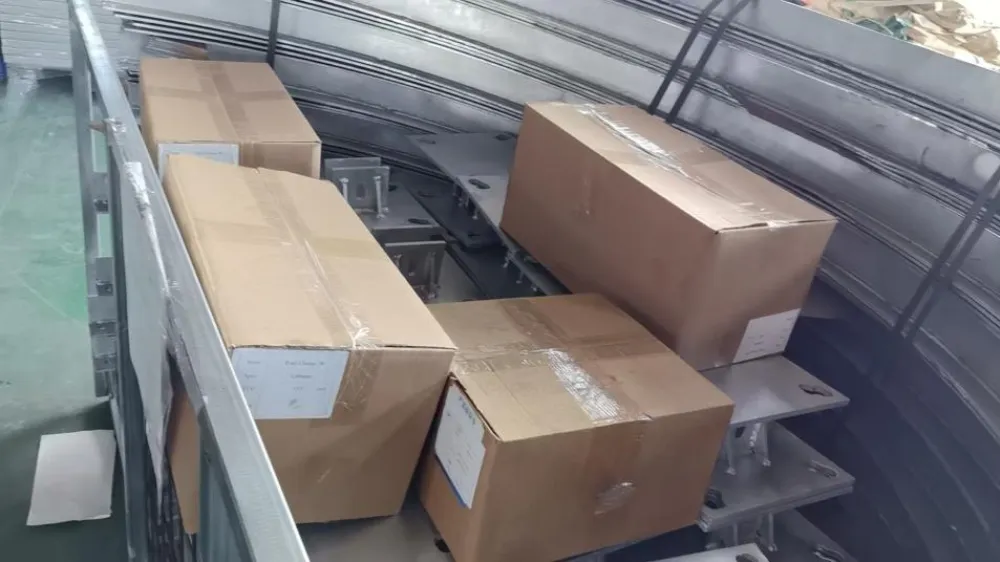

Toate produsele noastre sunt livrate cu paleți din oțel sau din lemn, care protejează structurile de montare împotriva deformării pentru un transport ușor. Componentele mici sunt ambalate în cutii de carton.

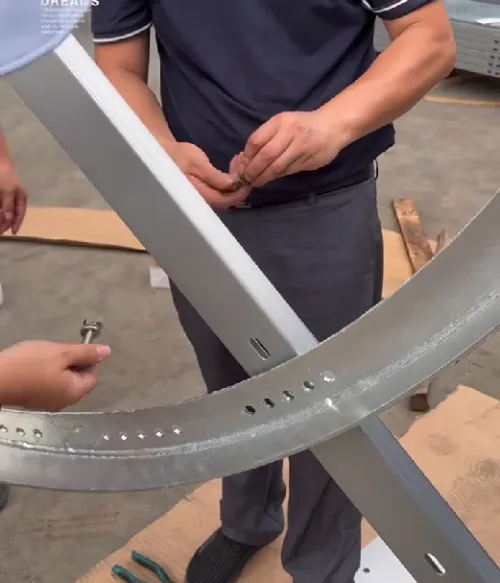

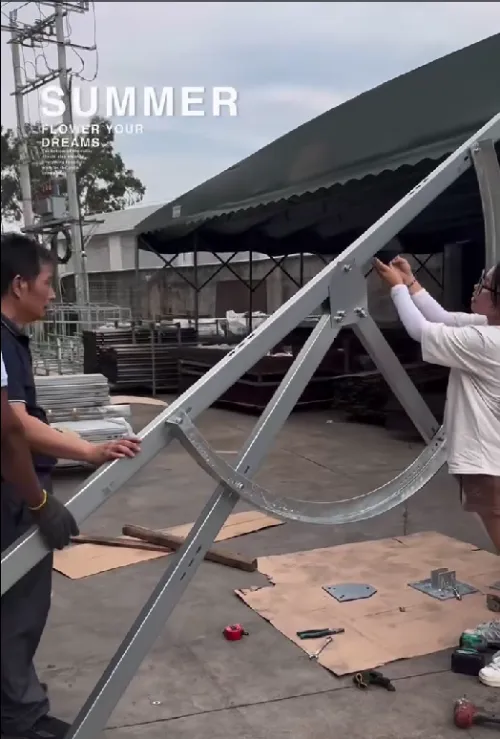

Pre-asamblarea și inspecția din fabrică

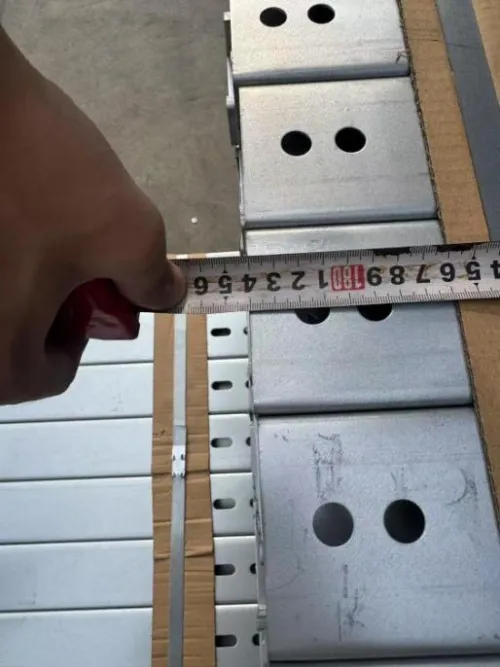

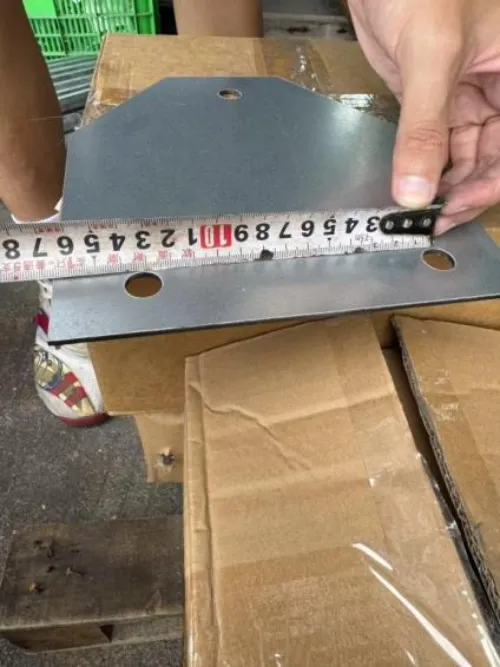

Toate produsele trec printr-o inspecție de pre-asamblare înainte de expediere. Verificăm datele cheie, inclusiv unghiul, dimensiunea și grosimea pentru a garanta că articolele livrate corespund așteptărilor clienților.

FAQ

Î: La ce unghi de înclinare se poate regla acest suport?

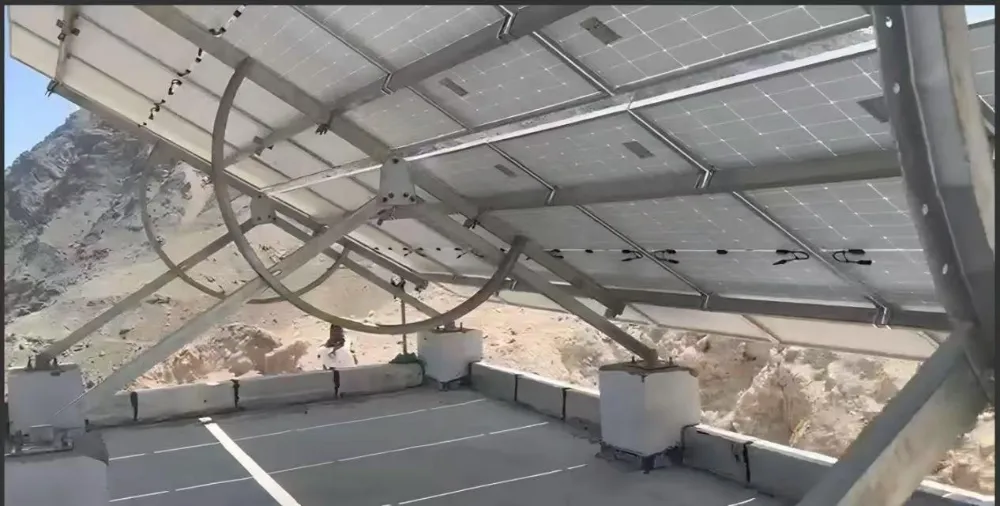

R: Intervalul standard de înclinare reglabil este de 10°-35°. Unghiul maxim personalizat de până la 40° este disponibil în funcție de latitudinea proiectului. Unghiul este blocat manual prin gaura cu fante în formă de arc semicircular. Strângeți șuruburile după setarea unghiului; nu sunt necesare accesorii suplimentare.

Î: Montaj cu balast sau de tip penetrare?

R: Acesta este un sistem de montare cu balast, fixat prin contragreutati de beton de jos. Nu este necesară forarea acoperișului, iar stratul impermeabil al acoperișului nu va fi deteriorat. Soluția de instalare forată este opțională pentru proiectele cu încărcare mare a vântului.

Î: Care sunt capacitatea de încărcare a vântului și a zăpezii?

A: Sarcina vântului de proiectare standard: 60 m/s; sarcină de zăpadă: 1,6 kN/m².

Î: Poate fi instalat atât pe acoperișuri plate, cât și pe sol?

R: Este proiectat în principal pentru acoperișuri plate din beton. Poate fi folosit si pe teren plat intarit. Nu se recomandă instalarea directă pe sol moale; pentru proiectele la sol sunt necesare baze de beton.

Î: Este potrivit pentru zonele de coastă cu ceață sărată?

R: Profilele standard din aluminiu rezistă la condiții normale de umezeală. Se recomandă un set complet de șuruburi SS304 pentru amplasamentele aflate la 5 km de coastă, pentru a prelungi durata de viață.

Î: Cât de dificilă este instalarea? Ce instrumente sunt necesare?

A: Design modular pre-asamblat. Sunt necesare doar unelte de mână de bază, cum ar fi chei și chei tubulare. Sunt furnizate desene de instalare detaliate. Nu este necesar un echipament special pentru sarcini grele.

Î: Poate fi reglat unghiul de înclinare după instalare?

A: Da. Slăbiți șuruburile de blocare de pe balamaua arcului, resetați la unghiul țintă, apoi strângeți din nou toate șuruburile.

Î: Care este perioada de garanție?

 R: 12 ani garanție pentru piesele structurale din aluminiu. Opțiunile de garanție extinsă sunt negociabile.

Î: Care este timpul de producție?

R: În mod normal, 7:15 zile lucrătoare după primirea depozitului, în funcție de cantitatea totală a comenzii.
